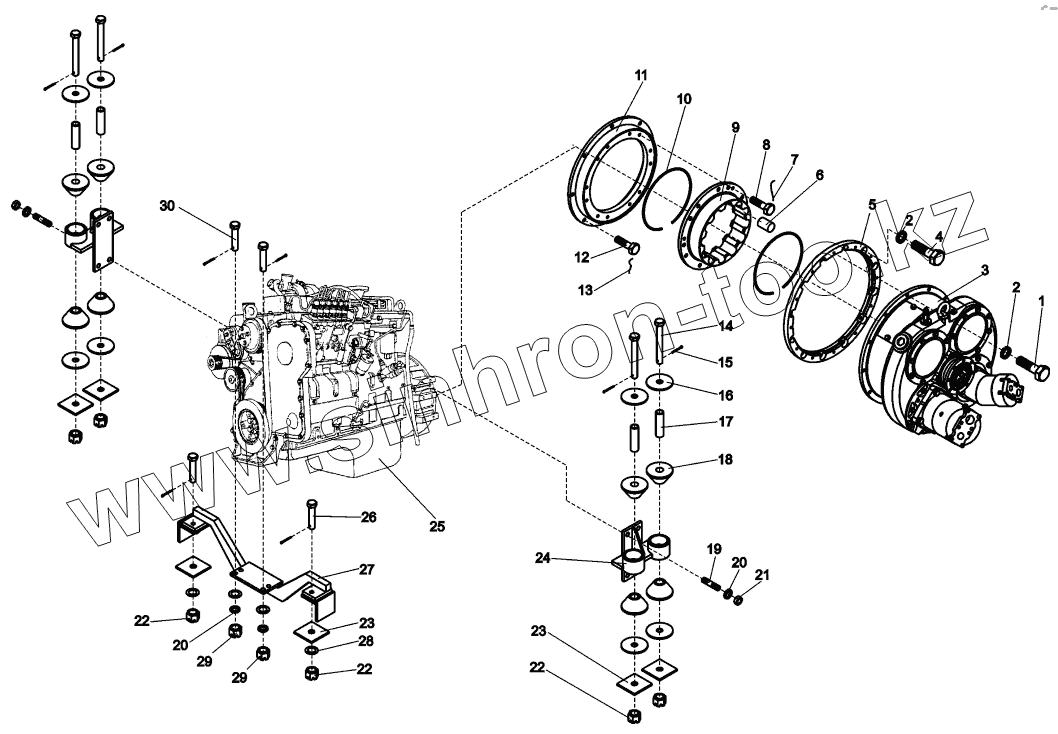

Каталог запасных частей к технике: ЧСДМ В-160. Установка силовая (А120К.11.00.000-01)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
22
23
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ7798-70 | Болт | |
| 2 | ГОСТ6402-70 | Шайба | |
| 3 | А121.11.02.000-02 | Станция насосная | |
| 4 | TO-40.11.10.009-01 | Болт | |
| 5 | TO-40.11.10.007-01 | Кольцо переходное | |
| 6 | Д395Б-01-121 | Палец резиновый | |
| 7 | ГОСТ3282-74 | Проволока | |
| 8 | 067.11.16.081 | Болт М14x1,5 | |
| 9 | ДЗ-98В.11.00.001 | Полумуфта наружная | |
| 10 | ДЗ-98В.11.00.002 | Кольцо пружинное | |
| 11 | TO-40.11.10.008 | Проставка | |
| 12 | TO-40.11.10.011 | Болт | |
| 13 | ГОСТ3282-74 | Проволока | |
| 14 | 067.11.17.035-02 | Болт | |
| 15 | ГОСТ397-79 | Шплинт | |
| 16 | 067.14.11.035 | Шайба | |
| 17 | А120.11.00.016 | Втулка | |
| 18 | А120.11.00.015 | Амортизатор | |
| 19 | 067.15.11.156 | Шпилька | |
| 20 | ГОСТ6402-70 | Шайба | |
| 21 | ГОСТ5915-70 | Гайка | |
| 22 | ГОСТ5918-73 | Гайка | |
| 23 | Д395-0101002 | Подкладка | |
| 24 | А120К.11.00.020 | Опора задняя | |
| 25 | 6СТ8.3-С215 | Двигатель "Cummins" | |
| 26 | 067.11.17.035-01 | Болт | |
| 27 | А120К.11.00.010 | Опора передняя | |
| 28 | ГОСТ11371-78 | Шайба | |
| 29 | ТО-40.11.10.014 | Гайка | |
| 30 | ТО-40.11.10.013 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
