Каталог запасных частей к технике: ЧСДМ В-160. Установка крышки люка (В138С.51.00.010)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

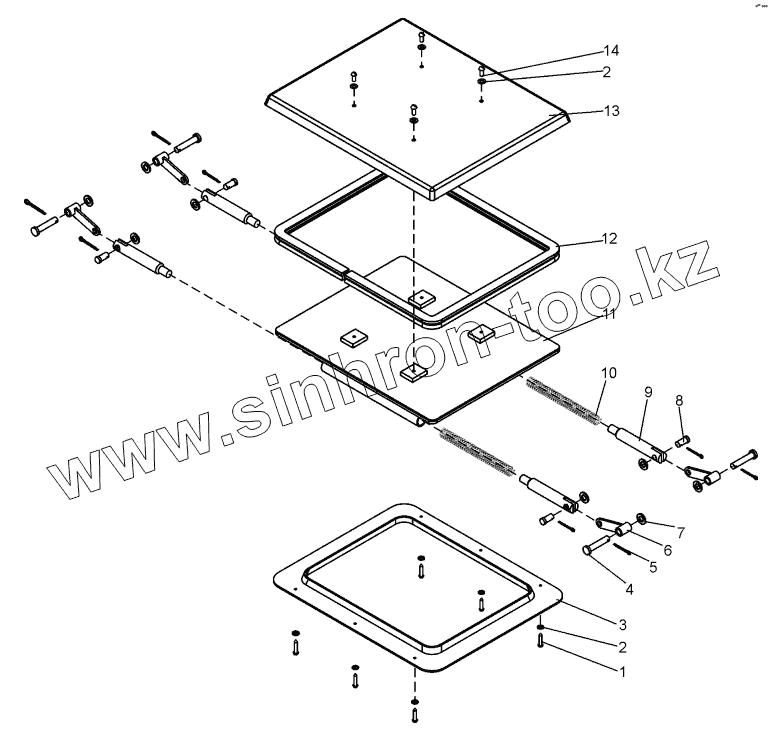

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ДЗ-98.50.05.126		Винт самонарезающий
2	ГОСТ11371-78		Шайба
3	В138С.51.00.005		Окантовка люка
4	067.43.11.055		Палец
5	ГОСТ397-79		Шплинт
6	ДЗ-140А.51.01.720		Серьга
7	ГОСТ11371-78		Шайба
8	067.43.11.049		Палец
9	ДЗ-140А.51.161-02		Палец
10	067.51.00.119		Пружина
11	ДЗ-140А.51.01.470		Крышка в сборе
12	210.9.610.70.18		Профиль уплотнителя 210.9.610.70.18
13	ДЗ-140А.51.01.158		Крышка
14	ГОСТ17473-80		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
