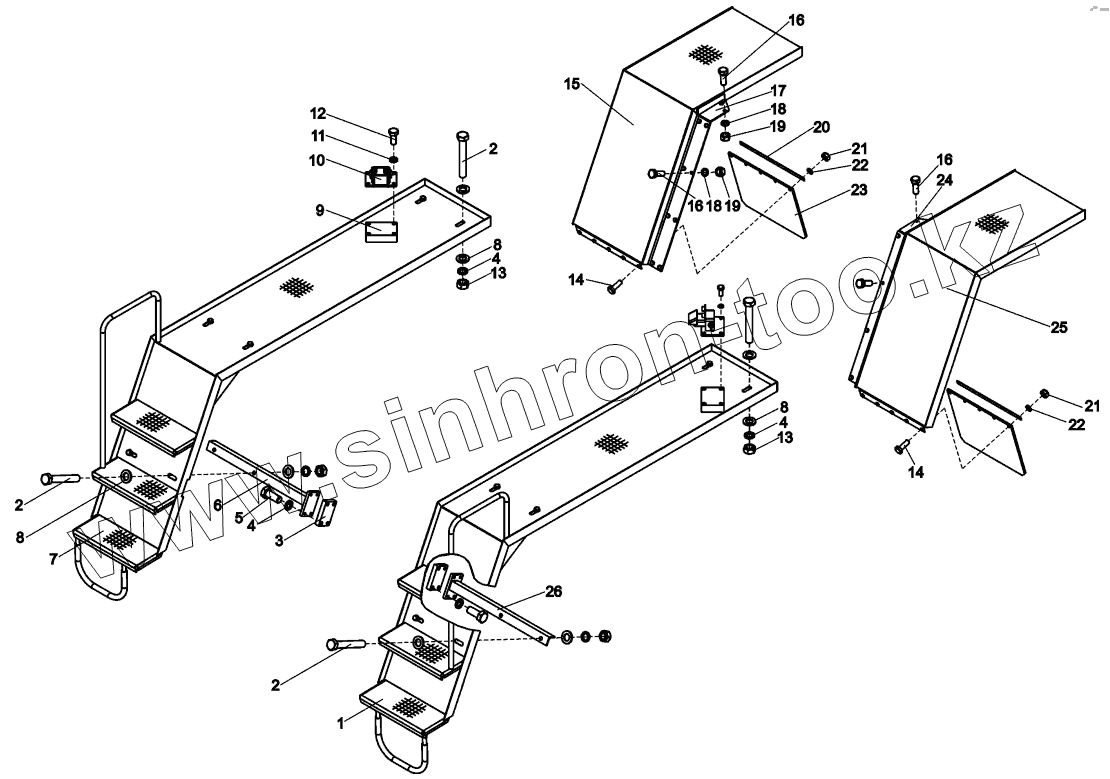

Каталог запасных частей к технике: ЧСДМ В-160. Установка крыльев (В160.53.00.000)
1
2
2
2
3
4
4
4
5
6
7
8
8
8
9
10
11
12
13
13
14
14
15
16
16
16
17
18
18
19
19
20
21
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В160.53.00.020 | Крыло правое | |
| 2 | ГОСТ7798-70 | Болт | |
| 3 | A120.53.00.063 | Платик | |
| 4 | ГОСТ6402-70 | Шайба | |
| 5 | ГОСТ7798-70 | Болт | |
| 6 | В160.53.00.030 | Кронштейн левый | |
| 7 | В160.53.00.010 | Крыло левое | |
| 8 | ПКТ-0100-0014 | Шайба | |
| 9 | В138.53.00.028 | Основание | |
| 10 | В138.53.00.080 | Фиксатор | |
| 11 | ГОСТ6402-70 | Шайба | |
| 12 | ГОСТ7798-70 | Болт | |
| 13 | ГОСТ5915-70 | Гайка | |
| 14 | ГОСТ7798-70 | Болт | |
| 15 | В138.53.00.060 | Крыло левое переднее | |
| 16 | ГОСТ7798-70 | Болт | |
| 17 | В138.53.00.026 | Уголок левый | |
| 18 | ГОСТ6402-70 | Шайба | |
| 19 | ГОСТ5915-70 | Гайка | |
| 20 | В138.53.00.012 | Пластина | |
| 21 | ГОСТ5915-70 | Гайка | |
| 22 | ГОСТ6402-70 | Шайба | |
| 23 | В138.53.00.024 | Брызговик | |
| 24 | В138.53.00.025 | Уголок правый | |
| 25 | В138.53.00.050 | Крыло правое переднее | |
| 26 | В160.53.00.040 | Кронштейн правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
