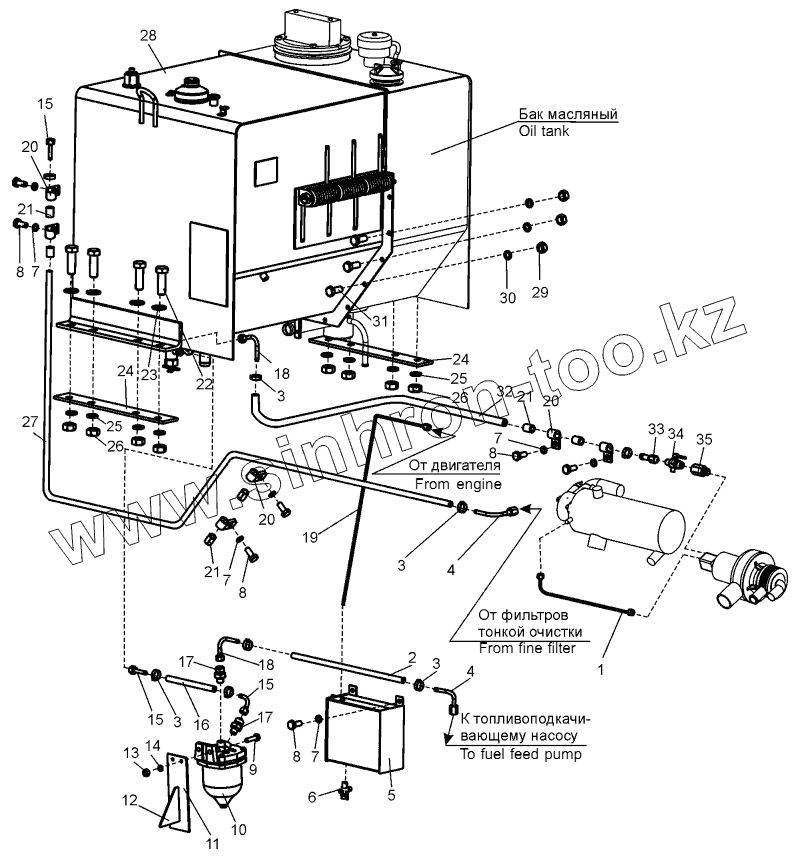

Каталог запасных частей к технике: ЧСДМ В-160. Система топливная (А121.31.00.000-01)
1
2
3
3
3
3
4
4
5
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
15
15
16
17
17
18
18
19
20
20
20
21
21
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.33.00.160 | Трубка подачи топлива | |
| 2 | А121.31.00.001-01 | Рукав | |
| 3 | ХомутН-6 | Хомут винтовой | |
| 4 | А121.31.00.010 | Трубка | |
| 5 | ДЗ-98В.31.00.200 | Бачок | |
| 6 | 353-1305010-А | Краник сливной | |
| 7 | ГОСТ6402-70 | Шайба | |
| 8 | ГОСТ7798-70 | Болт | |
| 9 | ГОСТ7798-70 | Болт | |
| 10 | 204А-1105510-Б | Фильтр грубой очистки топлива | |
| 11 | А121.31.00.003 | Стойка | |
| 12 | 067.32.00.173 | Косынка | |
| 13 | ГОСТ5915-70 | Гайка | |
| 14 | ГОСТ6402-70 | Шайба | |
| 15 | Д395-0303909 | Трубка | |
| 16 | А121.31.00.001 | Рукав | |
| 17 | Д394-0402058 | Ниппель | |
| 18 | ДЗ-98В9.38.00.010 | Трубка | |
| 19 | ДЗ-98В9.31.00.040 | Трубка слива | |
| 20 | 067.36.11.561 | Хомут | |
| 21 | ДЗ-98В9.31.00.008 | Прокладка | |
| 22 | ГОСТ7798-70 | Болт | |
| 23 | ГОСТ11371-78 | Шайба | |
| 24 | А121.31.00.002 | Прокладка | |
| 25 | ГОСТ6402-70 | Шайба | |
| 26 | ГОСТ5915-70 | Гайка | |
| 27 | А121.31.00.001-03 | Рукав | |
| 28 | А121.31.02.000-01 | Бак топливный | |
| 29 | ГОСТ5915-70 | Гайка | |
| 30 | ГОСТ6402-70 | Шайба | |
| 31 | ГОСТ7798-70 | Болт | |
| 32 | А121.31.00.001-02 | Рукав | |
| 33 | Д395А-0402272 | Штуцер | |
| 34 | 2201С28-Б | Краник проходной | |
| 35 | А120.31.00.009 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
