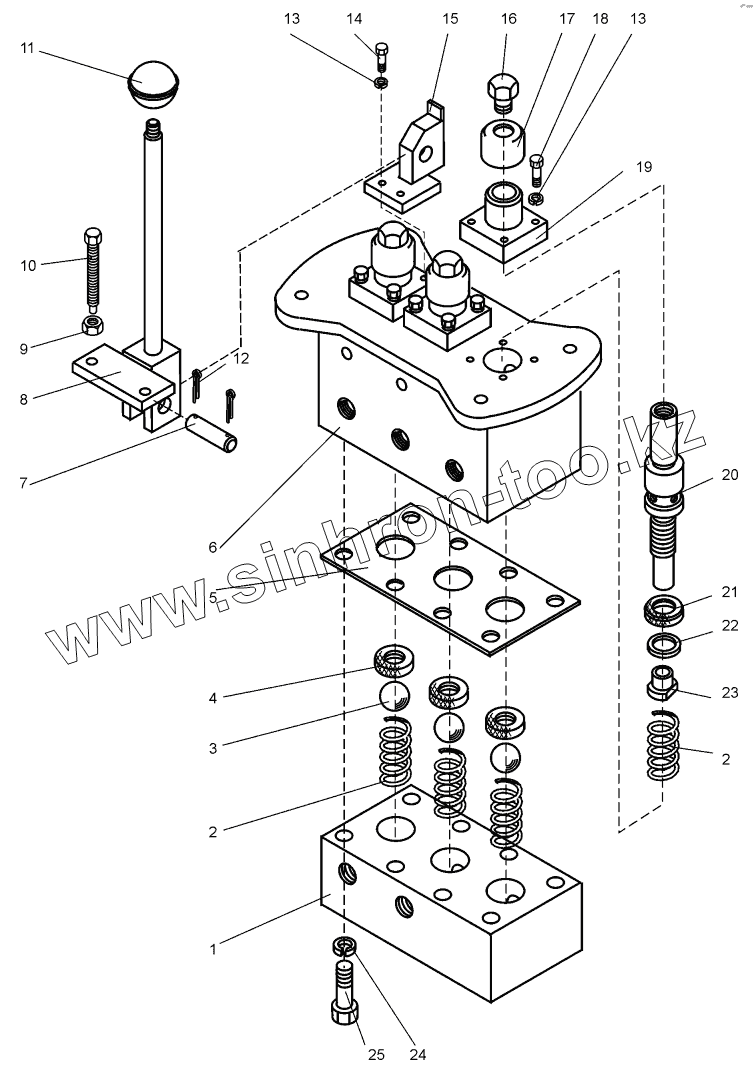

Каталог запасных частей к технике: ЧСДМ В-160. Пневмораспределитель (ДЗ-98В.42.00.010)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ДЗ-98В.42.00.005		Поддон
2	Д395-0503.102		Пружина
3	ГОСТ3722-81		Шарик
4	ДЗ-98А.42.00.111		Манжета
5	Д395Б-35-026		Прокладка
6	ДЗ-98А.42.00.091		Корпус
7	Д395Б.31.011-1		Палец
8	ДЗ-98А.42.00.670		Рычаг
9	ГОСТ5915-70		Гайка
10	Д394-0503.060		Болт специальный
11	Д148В-Л2-77		Рукоятка
12	ГОСТ397-79		Шплинт
13	ГОСТ6402-70		Шайба
14	ГОСТ7798-70		Болт
15	ДЗ-98А.42.00.680		Кронштейн
16	Д395Б-0503.108		Болт специальный
17	Д395-0503.107		Ограничитель
18	ГОСТ7798-70		Болт
19	Д395-0503.106		Крышка
20	ДЗ-98А.42.00.092		Золотник
21	ДЗ-98А.42.00.096		Манжета
22	Д394-0503.058		Шайба
23	Д394-0503.056		Гайка специальная
24	ГОСТ6402-70		Шайба
25	ГОСТ7798-70		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
