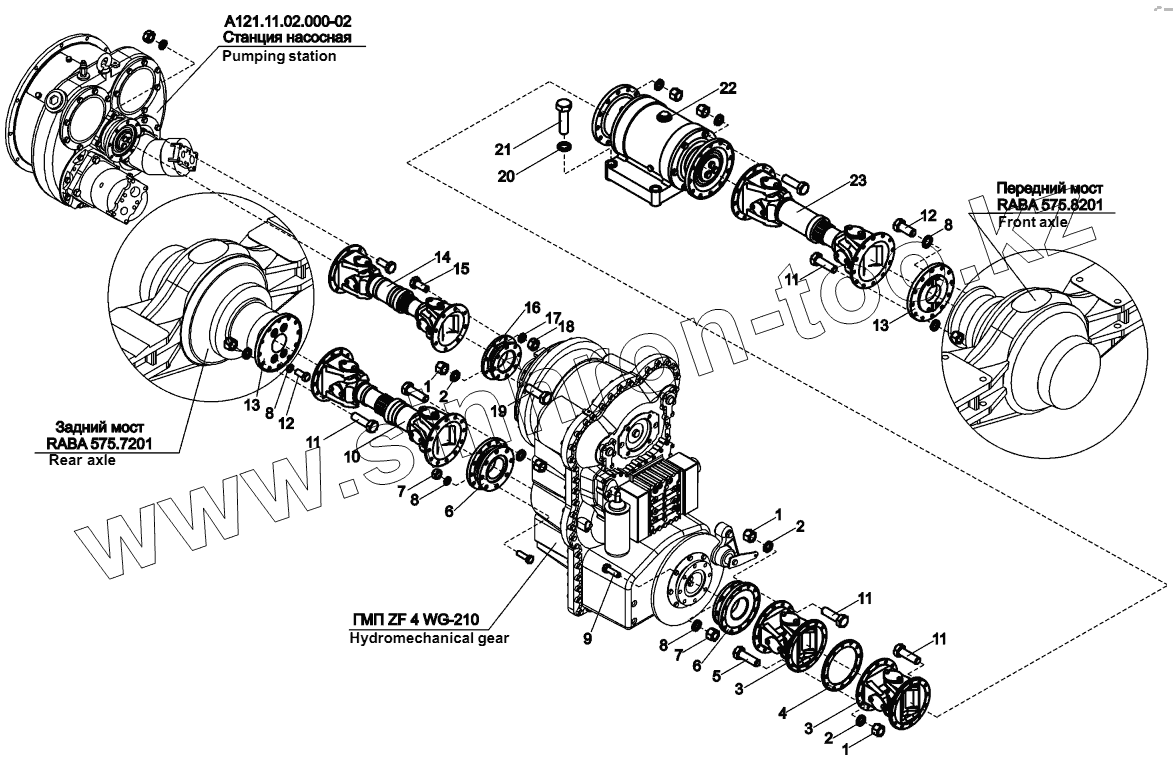

Каталог запасных частей к технике: ЧСДМ В-160. Передача карданная (B160.16.00.000)
А121.11.02.000-02
RABA 575.8201
RABA 575.7201
1
1
1
2
2
2
3
3
4
5
6
6
7
7
8
8
8
8
9
10
11
11
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.11.02.000-02 | А121.11.02.000-02 | Станция насосная | |
| RABA 575.8201 | RABA 575.8201 | Передний мост | |
| RABA 575.7201 | RABA 575.7201 | Задний мост | |
| 1 | 067.13.11.019 | Гайка | |
| 2 | ГОСТ6402-70 | Шайба | |
| 3 | 540-2208012-03 | Шарнир карданный | |
| 4 | В160.16.00.003 | Кольцо проставочное | |
| 5 | В160.16.00.007-01 | Болт карданный | |
| 6 | В160.16.00.002 | Проставка | |
| 7 | 067.13.11.014 | Гайка | |
| 8 | ГОСТ6402-70 | Шайба | |
| 9 | В160.16.00.005 | Болт карданный | |
| 10 | 549В-4250010-03 | Вал карданный | |
| 11 | В160.16.00.007 | Болт карданный | |
| 12 | В160.16.00.006 | Болт карданный | |
| 13 | В160.16.00.001 | Проставка | |
| 14 | В160-2202010 | Карданный вал | |
| 15 | Д395-0116016 | Болт карданный | |
| 16 | A120.16.00.027 | Проставка | |
| 17 | ГОСТ6402-70 | Шайба | |
| 18 | Д395-0116017 | Гайка | |
| 19 | A120.16.00.028 | Болт карданный | |
| 20 | ГОСТ6402-70 | Шайба | |
| 21 | ТО-40.16.00.004 | Болт | |
| 22 | В160.16.00.010 | Опора промежуточная | |
| 23 | 75482-2208014-02 | Вал карданный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
