Каталог запасных частей к технике: ЧСДМ В-160. Капот (А121.52.00.000-03)

Тип техники

Марка

Модель

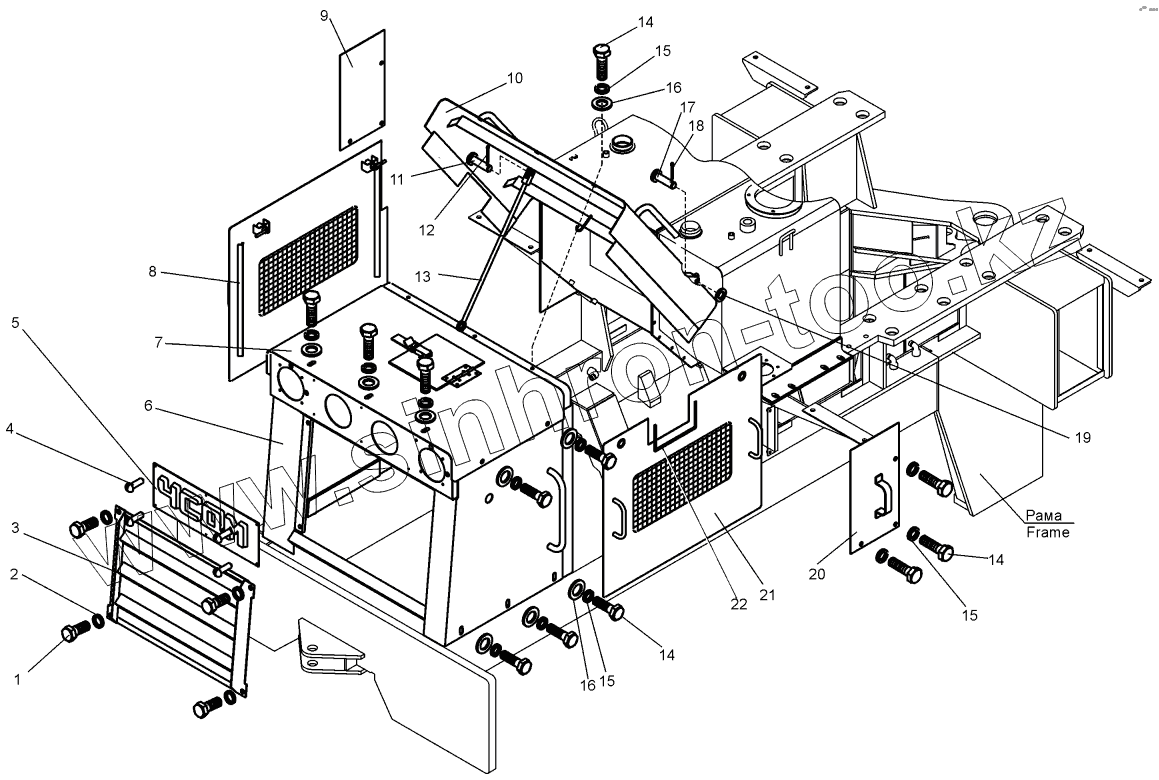

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

14

15

15

15

16

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ГОСТ7798-70		Болт
2	ГОСТ6402-70		Шайба
3	А121.52.00.310		Решетка
4	ДЗ-98.50.05.126		Винт самонарезающий
5	А121.52.00.085		Табличка
6	А121.52.00.300		Лобовина
7	А121.52.00.060-01		Крыша
8	А121.52.00.340		Штора левая
9	А121.52.00.400		Щиток левый
10	А121.52.00.080		Крыша
11	067.43.11.084		Ось
12	ГОСТ397-79		Шплинт
13	А121.52.00.280		Опора
14	ГОСТ7798-70		Болт
15	ГОСТ6402-70		Шайба
16	Д395В.52.00.013		Шайба специальная
17	А120.10.07.009		Палец
18	ГОСТ397-79		Шплинт
19	ГОСТ11371-78		Шайба
20	А121.52.00.390		Щиток правый
21	А121.52.00.330		Штора левая
22	2109.6107018		Профиль уплотнителя
