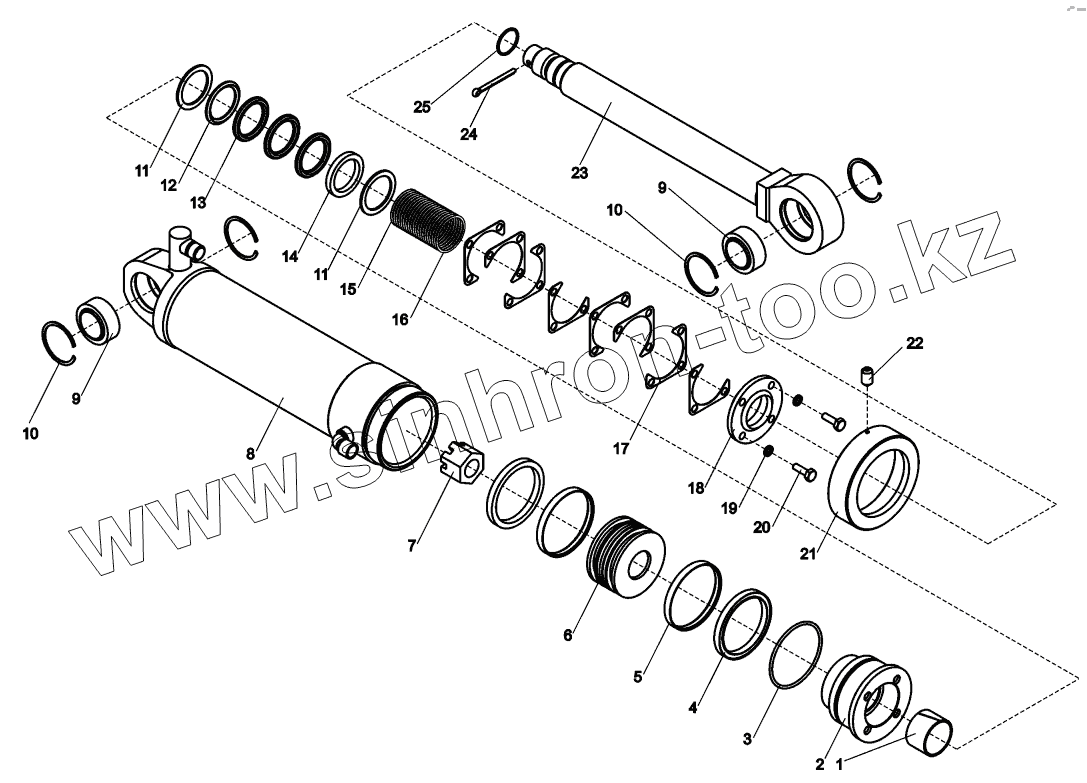

Каталог запасных частей к технике: ЧСДМ В-160. Гидроцилиндр (В160.14.01.000-01)
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98Б.29.00.041-07 | Втулка | |
| 2 | ДЗ-172.06.052 | Крышка | |
| 3 | Кольцо118-125-46-2-2 | Кольцо | |
| 4 | ГОСТ14896-84 | Манжета125х105-6 | |
| 5 | ДЗ-172.06.047 | Кольцо | |
| 6 | ДЗ-172.06.042 | Поршень | |
| 7 | 067.13.12.093 | Гайка | |
| 8 | В160.14.01.020-01 | Цилиндр | |
| 9 | ШС 50 | Подшипник | |
| 10 | ГОСТ13941-86 | Кольцо | |
| 11 | Д498-06-194 | Шайба | |
| 12 | ГОСТ22704-77 | Кольцо нажимное | |
| 13 | ГОСТ22704-77 | Кольцо нажимное | |
| 14 | ГОСТ22704-77 | Кольцо нажимное | |
| 15 | Д498-06-196 | Чистик | |
| 16 | Д498-06-197 | Чистик | |
| 17 | Д498-06-198 | Прокладка | |
| 18 | ДЗ-172.06.051 | Скребок | |
| 19 | ГОСТ6402-70 | Шайба | |
| 20 | 067.11.11.063 | Болт | |
| 21 | ДЗ-172.06.043 | Гайка | |
| 22 | ГОСТ1476-93 | Винт М8-6gх16.22Н.019 | |
| 23 | В160.14.01.010 | Шток | |
| 24 | ГОСТ397-79 | Шплинт | |
| 25 | Кольцо045-050-30-2-2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
