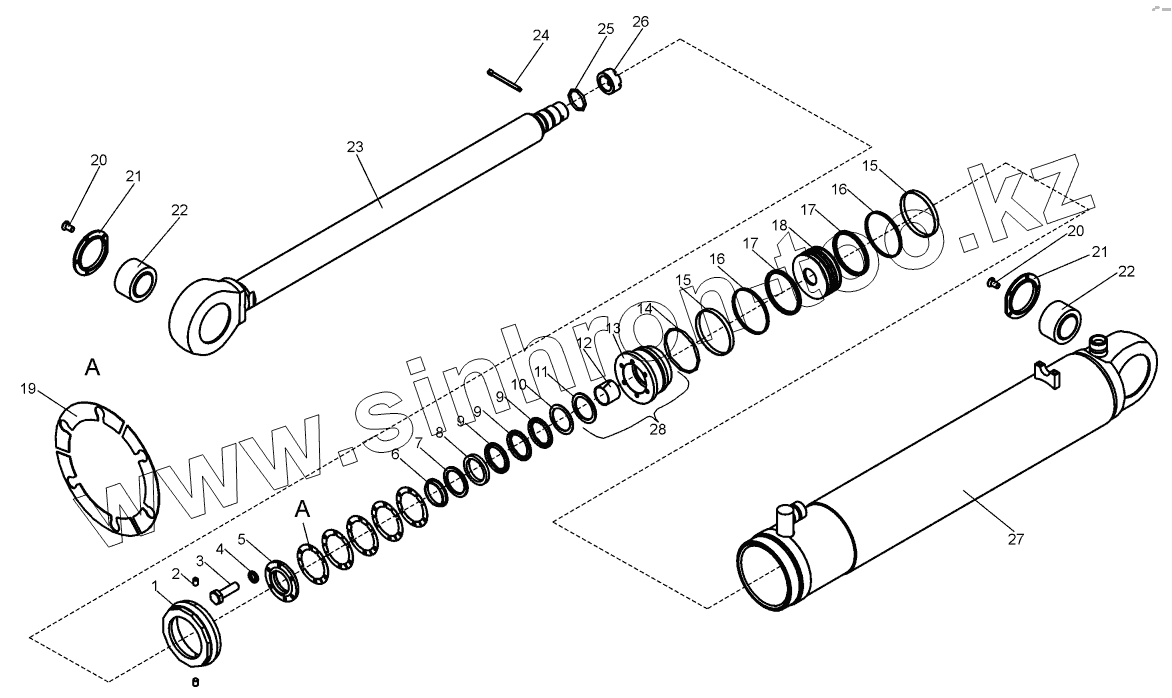

Каталог запасных частей к технике: ЧСДМ В-160. Гидроцилиндр (ТО-40.43.01.450)
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БКУ.00.06.003 | Гайка | |
| 2 | ГОСТ1476-93 | Винт М8-6gх16.22Н.019 | |
| 3 | ГОСТ7798-70 | Болт | |
| 4 | ГОСТ6402-70 | Шайба | |
| 5 | ДЗ-110В.06.053 | Скребок | |
| 6 | ДЗ-110В.06.054 | Грязесъемник | |
| 7 | Д511.06.006 | Шайба | |
| 8 | ГОСТ22704-77 | Кольцо нажимное | |
| 9 | ГОСТ22704-77 | Кольцо нажимное | |
| 10 | ГОСТ22704-77 | Кольцо нажимное | |
| 11 | 067.14.12.245 | Кольцо | |
| 12 | ДЗ-98Б.29.00.041-06 | Втулка | |
| 13 | БКУ1.00.03.014 | Крышка | |
| 14 | Кольцо150-160-58-2-2 | Кольцо | |
| 15 | ТУ18.0105-95 | Кольцо Е21-160-15-4 | |
| 16 | ТУ18.0103-95 | Уплотнение Е11-160 | |
| 17 | Кольцо02-160 | Кольцо 02-160 | |
| 18 | ТО-40.43.01.006 | Поршень | |
| 19 | Д392-06-176 | Прокладка | |
| 20 | ГОСТ17475-80 | Винт | |
| 21 | ТО-40.43.01.035 | Крышка | |
| 22 | ТУ37553130-90 | Подшипник ШСЛ80 | |
| 23 | ТО-40.43.01.420 | Шток | |
| 24 | ГОСТ397-79 | Шплинт | |
| 25 | Кольцо047-055-46-2-2 | Кольцо | |
| 26 | ДЗ-110АХЛ.06.122 | Гайка | |
| 27 | ТО-40.43.01.410 | Цилиндр | |
| 28 | БКУ1.00.03.020 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
