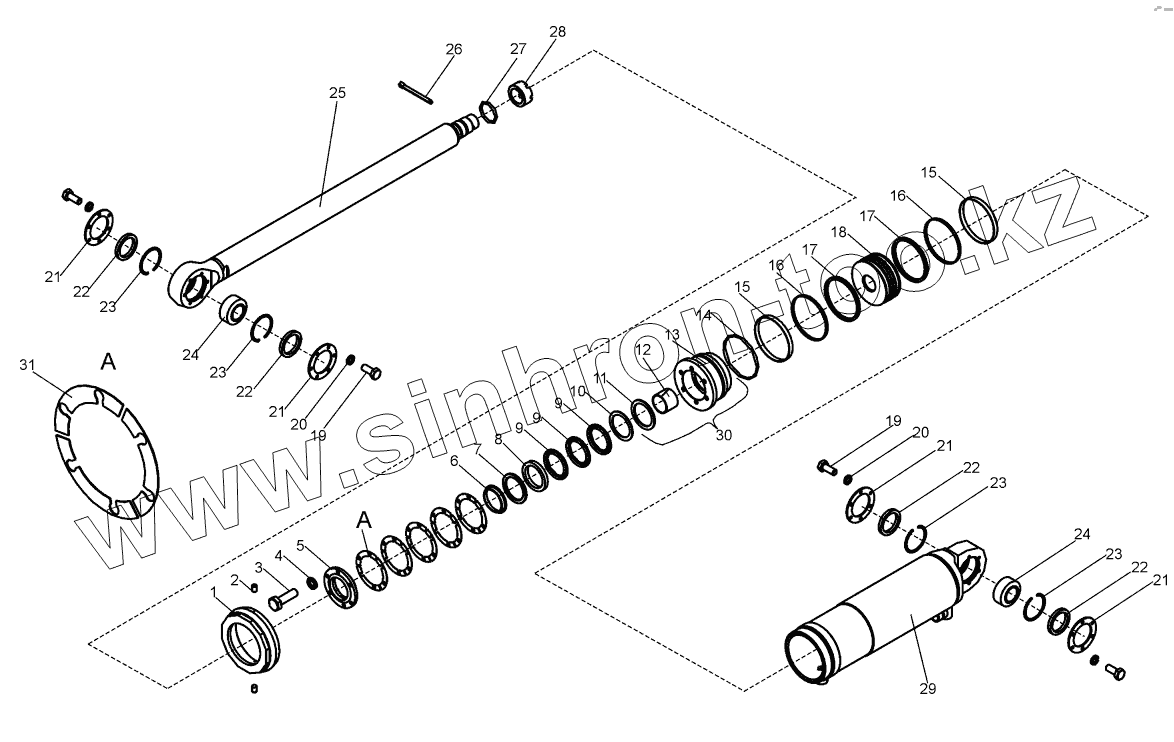

Каталог запасных частей к технике: ЧСДМ В-160. Гидроцилиндр (ТО-40.43.01.150)
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
16
16
17
17
18
19
19
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БКУ.00.06.003 | Гайка | |
| 2 | ГОСТ1476-93 | Винт М8-6gх16.22Н.019 | |
| 3 | ГОСТ7798-70 | Болт | |
| 4 | ГОСТ6402-70 | Шайба | |
| 5 | ДЗ-110В.06.053 | Скребок | |
| 6 | ДЗ-110В.06.054 | Грязесъемник | |
| 7 | Д511.06.006 | Шайба | |
| 8 | КН80х105-2 | Кольцо нажимное | |
| 9 | ГОСТ22704-77 | Кольцо нажимное | |
| 10 | ГОСТ22704-77 | Кольцо нажимное | |
| 11 | 067.14.12.245 | Кольцо | |
| 12 | ДЗ-98Б.29.00.041-06 | Втулка | |
| 13 | БКУ1.00.03.014 | Крышка | |
| 14 | Кольцо150-160-58-2-2 | Кольцо | |
| 15 | Е21-160-15-4,0 | Кольцо опорно-направляющее поршневое | |
| 16 | Е11-160-1 | Уплотнение | |
| 17 | 02-160 | Кольцо резиновое поршневое | |
| 18 | ТО-40.43.01.006 | Поршень | |
| 19 | ГОСТ7798-70 | Болт | |
| 20 | ГОСТ6402-70 | Шайба | |
| 21 | ТО-40.25.50.004 | Крышка | |
| 22 | КольцоСП-90-70-10 | Кольцо | |
| 23 | ГОСТ13941-86 | Кольцо | |
| 24 | ШСЛ 60 К | Подшипник | |
| 25 | ТО-40.43.01.050-01 | Шток | |
| 26 | ГОСТ397-79 | Шплинт | |
| 27 | Кольцо047-055-46-2-2 | Кольцо | |
| 28 | ДЗ-110АХЛ.06.122 | Гайка | |
| 29 | ТО-40.43.01.020 | Цилиндр | |
| 30 | БКУ1.00.03.020 | Крышка | |
| 31 | Д392.06.176 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
