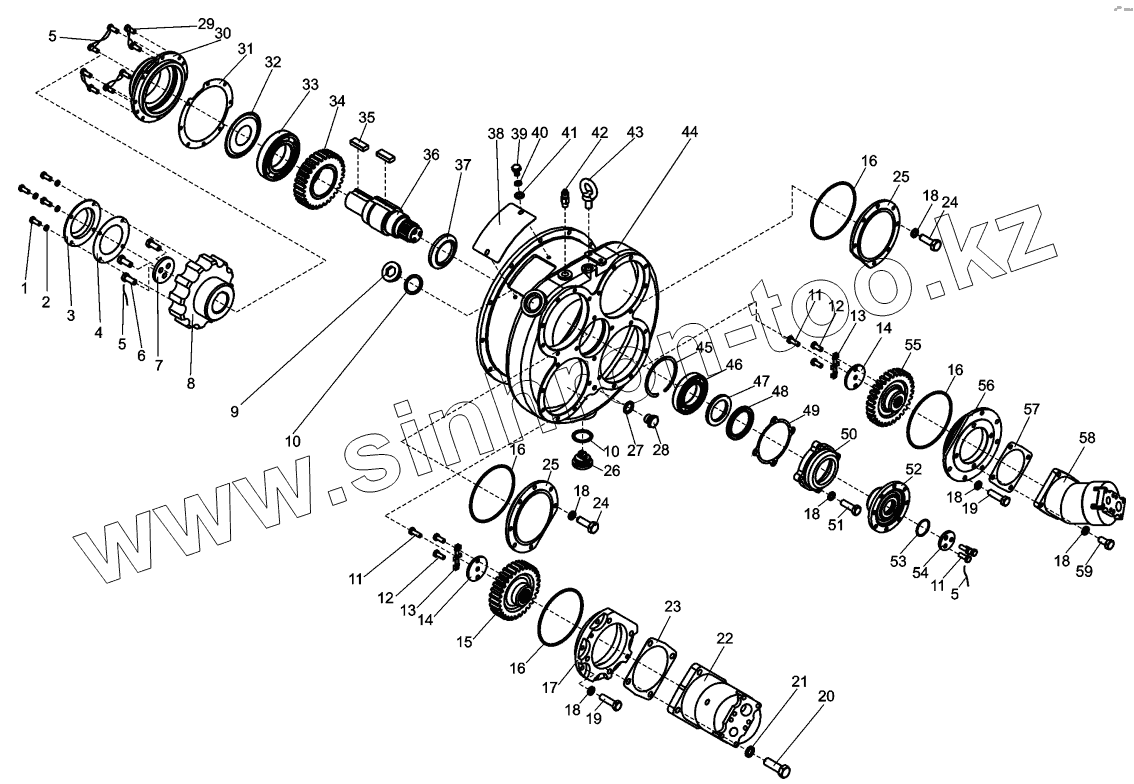

Каталог запасных частей к технике: ЧСДМ В-160. Cтанция насосная (A121.11.02.000-02)
1
2
3
4
5
5
5
6
7
8
9
10
10
11
11
11
12
12
13
13
14
14
15
16
16
16
16
17
18
18
18
18
18
18
19
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ7798-70 | Болт | |
| 2 | ГОСТ6402-70 | Шайба | |
| 3 | ДЗ-98.10.06.081-01 | Крышка | |
| 4 | ДЗ-98.10.06.082 | Прокладка | |
| 5 | ГОСТ3282-74 | Проволока | |
| 6 | ДЗ-98.29.00.028 | Болт | |
| 7 | Д395Б-01-173 | Шайба | |
| 8 | ДЗ-98В.10.06.002 | Полумуфта внутренняя | |
| 9 | Д144-49-061 | Пробка | |
| 10 | 40927 | Кольцо медноасбестовое | |
| 11 | 067.11.16.063 | Болт | |
| 12 | 067.11.16.056 | Болт | |
| 13 | ГСП2.11.01.014 | Планка стопорная | |
| 14 | ГСП1.10.00.163 | Шайба | |
| 15 | ГСП1.11.01.004 | Шестерня | |
| 16 | Кольцо195-205-58-2-2 | Кольцо | |
| 17 | ГСП2.11.01.013 | Стакан | |
| 18 | ГОСТ6402-70 | Шайба | |
| 19 | ГОСТ7798-70 | Болт | |
| 20 | ГОСТ7798-70 | Болт | |
| 21 | ГОСТ6402-70 | Шайба | |
| 22 | 310.3.112.040 | Гидронасос аксиально-поршневой нерегулируемый 310.3.112.040 | |
| 23 | ДЗ-140A.10.01.009 | Прокладка | |
| 24 | ГОСТ7798-70 | Болт | |
| 25 | ГСП1.11.01.015 | Крышка | |
| 26 | ДЗ-98B1.10.04.590 | Пробка | |
| 27 | 067.34.11.036 | Прокладка | |
| 28 | 067.44.11.024 | Заглушка | |
| 29 | Д395Б-02-073 | Болт специальный | |
| 30 | ДЗ-98.10.06.171 | Крышка | |
| 31 | Д395Б-01-109 | Прокладка | |
| 32 | ДЗ-98.10.06.117 | Маслоотражатель | |
| 33 | 219 | Подшипник ГОСТ 8338-75 | |
| 34 | ГСП1.11.01.003 | Шестерня | |
| 35 | Д395Б-04-033-01 | Шпонка | |
| 36 | A121.11.02.017 | Вал ведущий | |
| 37 | ГСП1.11.01.014 | Кольцо | |
| 38 | A121.11.01.043 | Крышка | |
| 39 | ГОСТ7798-70 | Болт | |
| 40 | ГОСТ6402-70 | Шайба | |
| 41 | ГОСТ11371-78 | Шайба | |
| 42 | ГСП1.10.00.250 | Сапун | |
| 43 | 067.11.15.001 | Рым-болт | |
| 44 | ГСП1.11.01.010 | Корпус | |
| 45 | ГОСТ13941-86 | Кольцо | |
| 46 | 216 | Подшипник 216 | |
| 47 | A121.11.02.012 | Кольцо | |
| 48 | Манжета1.2-90х120-2 | Манжета | |
| 49 | ГСП1.11.01.021 | Прокладка | |
| 50 | A121.11.02.006 | Крышка | |
| 51 | ГОСТ7798-70 | Болт | |
| 52 | A121.11.02.010 | Фланец | |
| 53 | Кольцо052-058-36-2-2 | Кольцо | |
| 54 | Д395Б-05-016 | Шайба | |
| 55 | ГСП2.11.01.004 | Шестерня | |
| 56 | ГСП2.11.01.006 | Стакан | |
| 57 | ДЗ-98.29.00.016 | Прокладка | |
| 58 | 310.3.56.040 | Гидронасос аксиально-поршневой нерегулируемый | |
| 59 | ГОСТ7798-70 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
