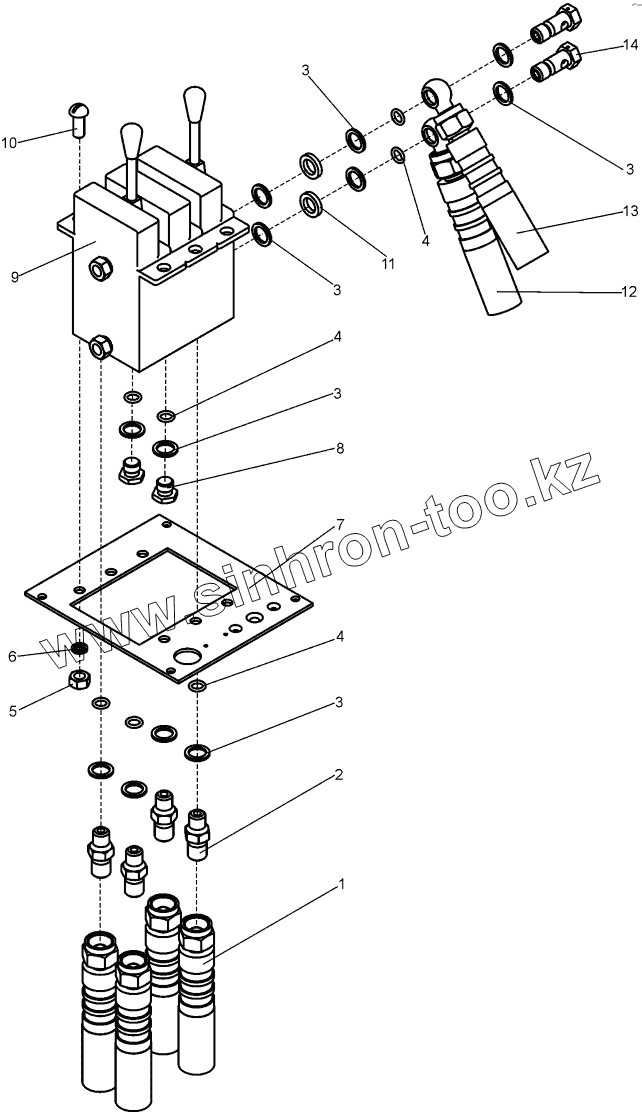

Каталог запасных частей к технике: ЧСДМ В-160. Блок управления (В160.13.09.120)

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

4

4

4

5

6

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	РВД6.84.1600.0,1.11		РВД
2	048.05.01.063		Штуцер
3	067.34.11.036		Прокладка
4	Кольцо010-014-25-2-2		Кольцо
5	ГОСТ5915-70		Гайка
6	ГОСТ6402-70		Шайба
7	В160.13.09.103		Лист
8	067.44.11.024		Заглушка
9	609.10.3		Блок управления секционный
10	ГОСТ17473-80		Винт
11	067.14.11.033		Кольцо
12	РВД6.84.1600.0,1.11-900		РВД 6.84.1600.0,1.11-900/ 09.М16x1,5/М16x1,5-У1
13	РВД6.84.1300.0,1.11		РВД
14	ТО-40С.39.00.301		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
