Каталог запасных частей к технике: ЧСДМ В-160. Блок радиаторов (В160.33.02.000)
1
2
2
2
2
3
3
3
3
4
4
5
5
5
5
6
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27

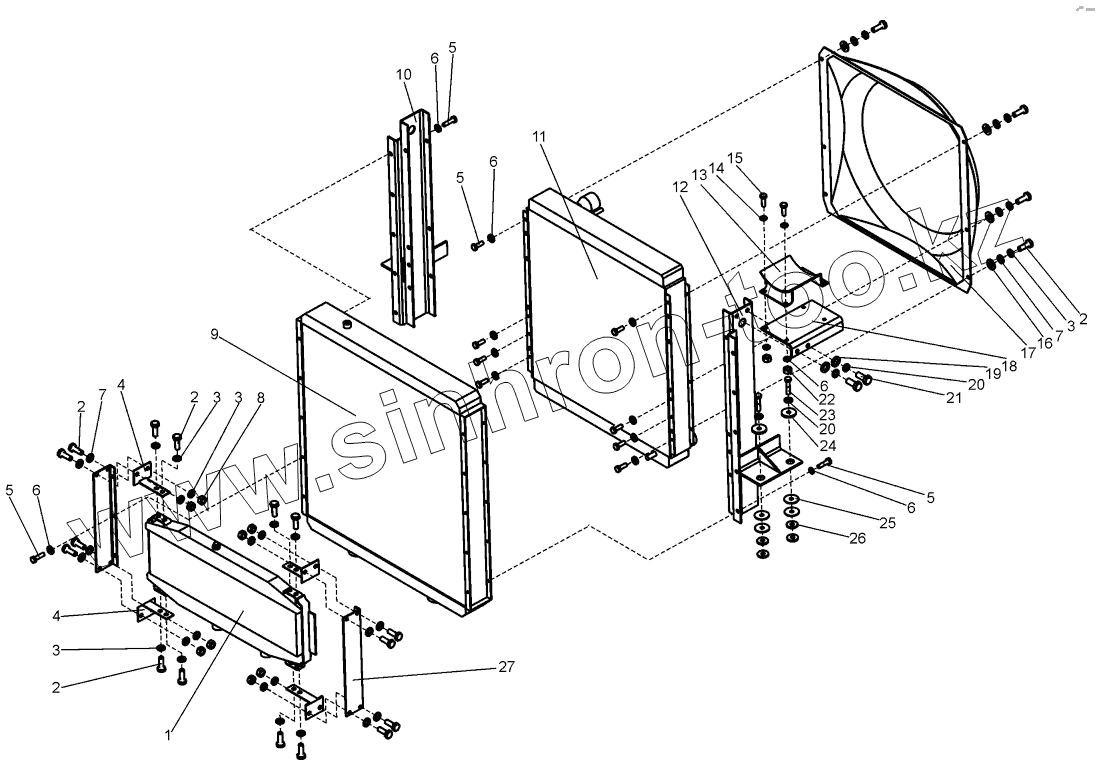

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50.09-151-03 | Радиатор масляный 50.09-151-03 | |
| 2 | ГОСТ7798-70 | Болт | |
| 3 | В160.33.02.003 | Шайба 10.65Г.019 | |
| 4 | Кронштейн | Кронштейн | |
| 5 | ГОСТ7798-70 | Болт | |
| 6 | ГОСТ6402-70 | Шайба | |
| 7 | ГОСТ11371-78 | Шайба | |
| 8 | ГОСТ5915-70 | Гайка | |
| 9 | РМ-ТО-40-1013017 | Радиатор масляный | |
| 10 | В160.33.02.020 | Опора левая | |
| 11 | 54112-1301010 | Радиатор водяной | |
| 12 | В160.33.02.010 | Опора правая | |
| 13 | ДЗ-98В9.33.00.180 | Кронштейн | |
| 14 | ГОСТ11371-78 | Шайба | |
| 15 | ГОСТ7798-70 | Болт | |
| 16 | 067.14.11.026 | Шайба | |
| 17 | ПД-010.20.01.005 | Кожух вентилятора | |
| 18 | ДЗ-98В9.33.00.118 | Кронштейн | |
| 19 | ГОСТ11371-78 | Шайба | |
| 20 | ГОСТ6402-70 | Шайба | |
| 21 | ГОСТ7798-70 | Болт | |
| 22 | ГОСТ5915-70 | Гайка | |
| 23 | ГОСТ7798-70 | Болт | |
| 24 | 067.14.11.029-01 | Шайба | |
| 25 | 067.14.11.029 | Шайба | |
| 26 | А120К.33.01.015 | Кольцо | |
| 27 | В160.33.02.004 | Уголок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
