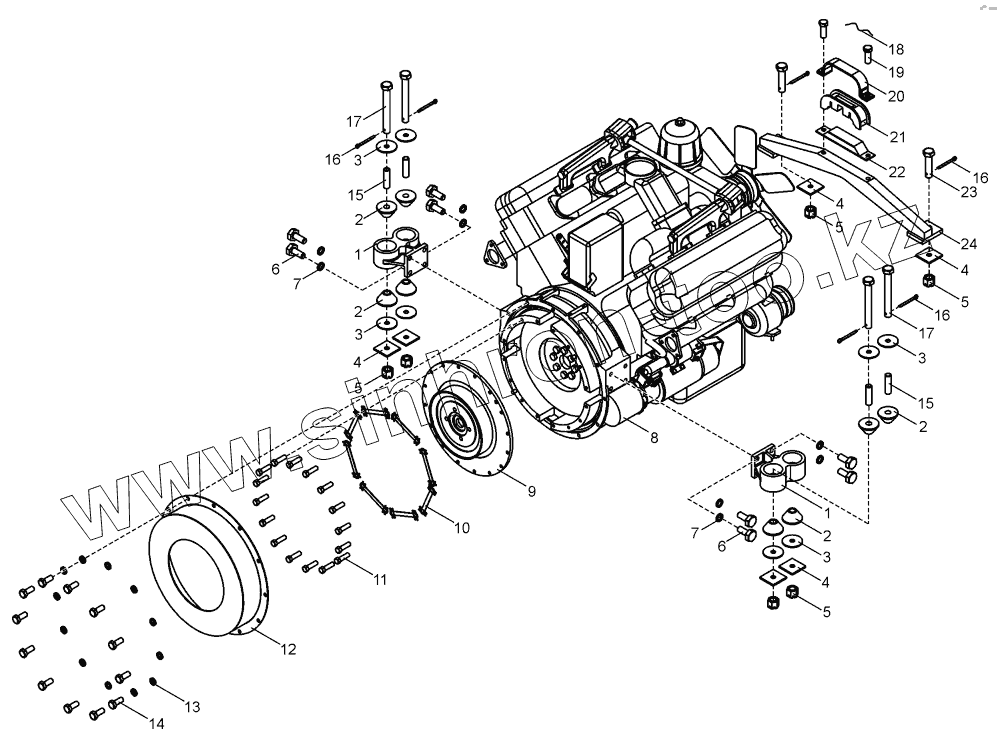

Каталог запасных частей к технике: ЧСДМ В-140. Установка силовая (В140.11.00.000)
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
16
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А121.11.00.014 | Опора задняя | |
| 2 | А120.11.00.015 | Амортизатор | |
| 3 | 067.14.11.035 | Шайба | |
| 4 | Д395-0101002 | Подкладка | |
| 5 | ГОСТ5918-73 | Гайка | |
| 6 | 067.11.11.075 | Болт | |
| 7 | ГОСТ6402-70 | Шайба | |
| 8 | ЯМЗ-236М2-4 | Двигатель | |
| 9 | СХ-35-VFA-0-460-61370 | Муфта | |
| 10 | А121.11.00.008 | Шайба стопорная | |
| 11 | 067.11.11.042 | Болт | |
| 12 | В140.11.00.010 | Кожух | |
| 13 | ГОСТ6402-70 | Шайба | |
| 14 | ГОСТ7798-70 | Болт | |
| 15 | А120.11.00.016 | Втулка | |
| 16 | Шплинт4х36.019 | Шплинт | |
| 17 | 067.11.17.035-02 | Болт | |
| 18 | ГОСТ3282-74 | Проволока | |
| 19 | 067.11.16.081 | Болт М14x1,5 | |
| 20 | 630300-1001031 | Скоба | |
| 21 | 630300-1001029 | Амортизатор | |
| 22 | 4320Я-1001020 | Подушка | |
| 23 | 067.11.17.035-01 | Болт | |
| 24 | А121.11.00.010 | Опора передняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
