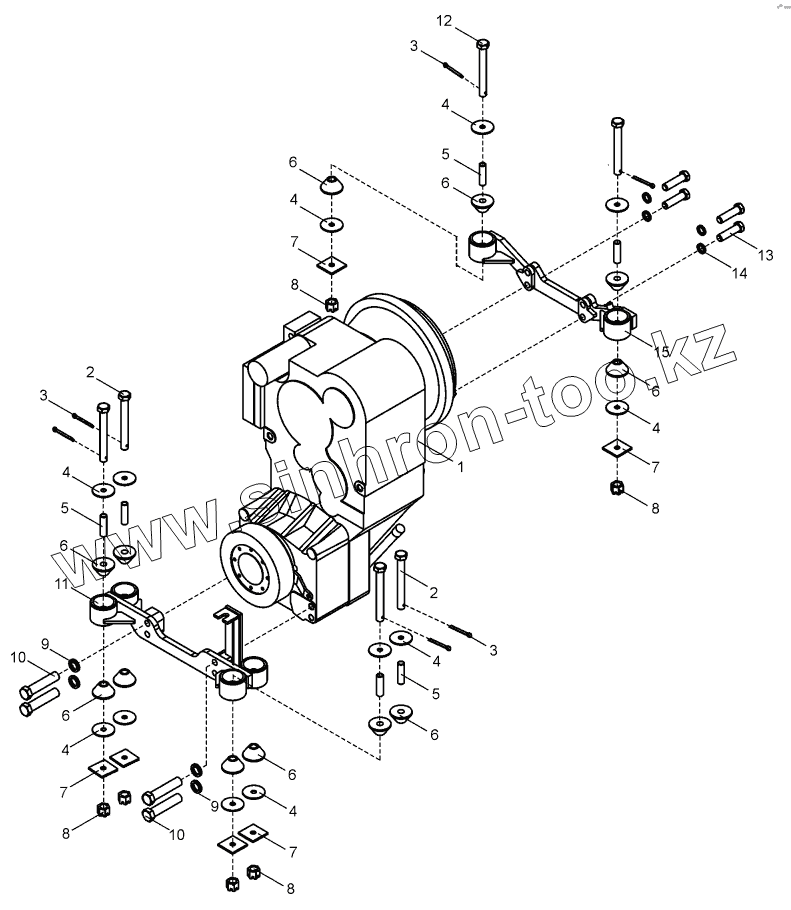

Каталог запасных частей к технике: ЧСДМ В-140. Установка гидромеханической передачи (В140.10.00.000)
1
2
2
3
3
3
4
4
4
4
4
4
4
5
5
5
6
6
6
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4WG-180 | Гидромеханическая передача | |
| 2 | 067.11.17.035-03 | Болт | |
| 3 | Шплинт4х36.019 | Шплинт | |
| 4 | 067.14.11.035 | Шайба | |
| 5 | А120.11.00.016 | Втулка | |
| 6 | А120.11.00.015 | Амортизатор | |
| 7 | Д395-0101002 | Подкладка | |
| 8 | ГОСТ5918-73 | Гайка | |
| 9 | ГОСТ6402-70 | Шайба | |
| 10 | 067.11.11.146-01 | Болт | |
| 11 | В140.10.00.010 | Опора задняя | |
| 12 | 067.11.17.035-02 | Болт | |
| 13 | 067.11.11.099 | Болт | |
| 14 | ГОСТ6402-70 | Шайба | |
| 15 | В140.10.00.050 | Опора передняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
