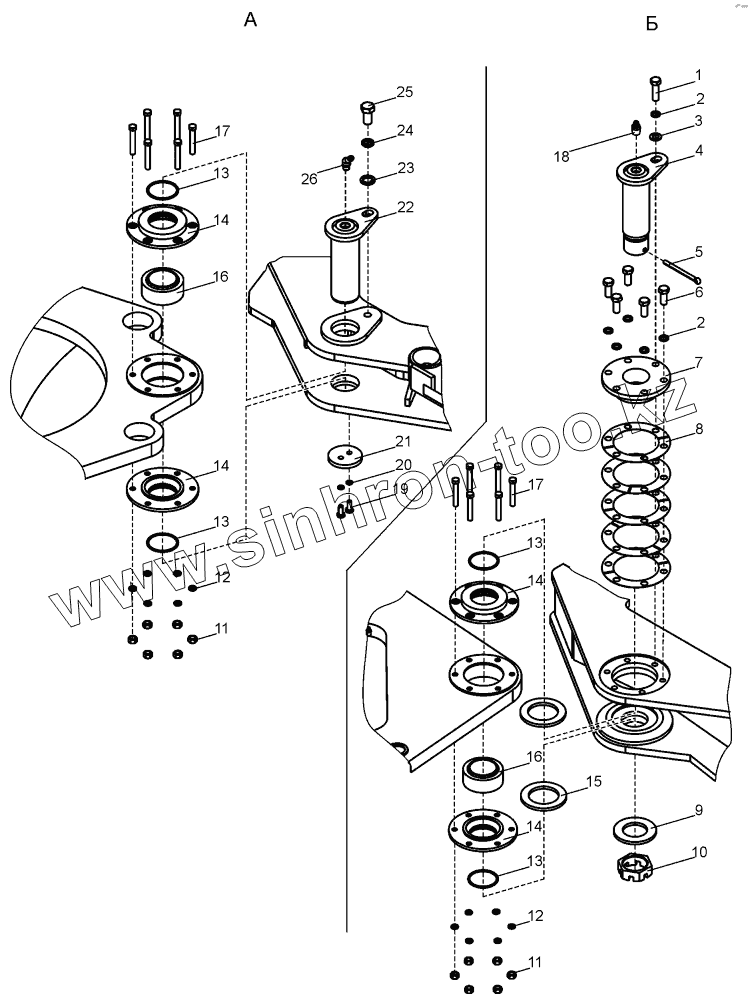

Каталог запасных частей к технике: ЧСДМ В-140. Рама (В140.21.00.000)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

11

12

12

13

13

13

13

14

14

14

14

15

16

16

17

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ГОСТ7798-70		Болт
2	ГОСТ6402-70		Шайба
3	ГОСТ11371-78		Шайба
4	В140.21.00.010		Ось
5	Шплинт10х112.019		Шплинт
6	ГОСТ7798-70		Болт
7	В125.21.00.005		Втулка
8	В125.21.00.003		Прокладка
9	В138.21.00.024		Шайба
10	В138.21.00.002		Гайка
11	ГОСТ5915-70		Гайка
12	ГОСТ6402-70		Шайба
13	ГОСТ18829-73		Кольцо
14	В125.21.00.004		Крышка
15	ПА-010.05.00.001-04		Шайба
16	ШСЛ-70		Подшипник ШСЛ-70
17	В125.21.00.006		Болт
18	ГОСТ19853-74		Масленка
19	ГОСТ7798-70		Болт
20	ГОСТ6402-70		Шайба
21	В138.25.00.002		Шайба
22	В140.21.00.020		Ось
23	067.14.11.091		Шайба
24	ГОСТ6402-70		Шайба
25	ГОСТ7798-70		Болт
26	ГОСТ19853-74		Масленка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
