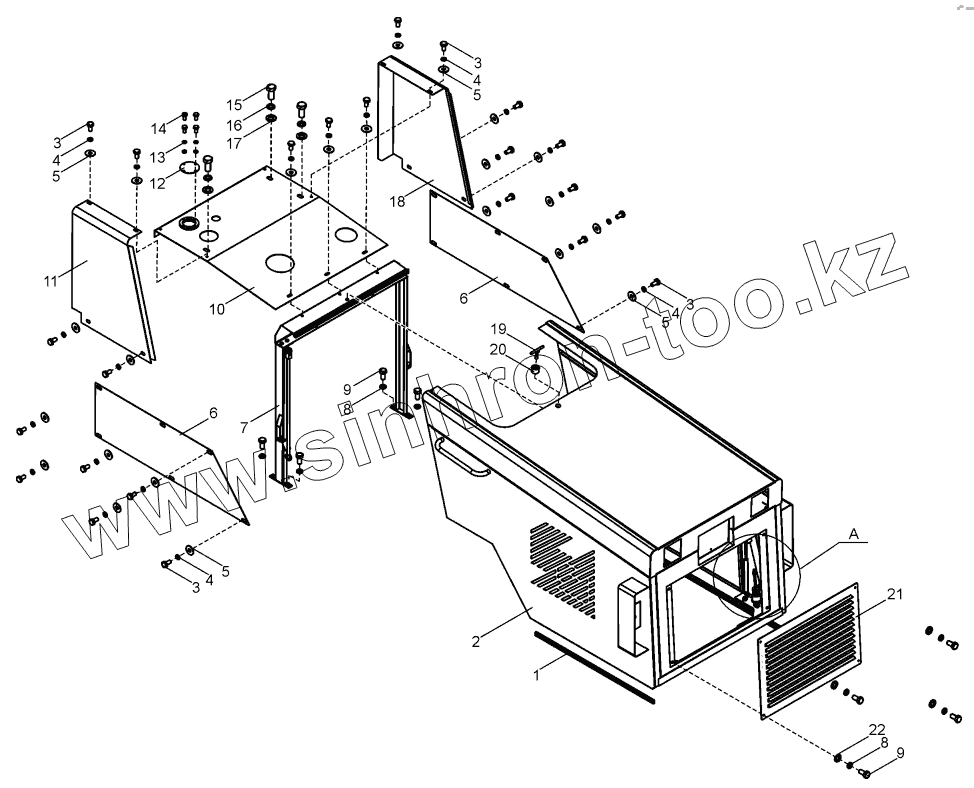

Каталог запасных частей к технике: ЧСДМ В-140. Капот (В140.52.00.000)
1
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2109.610.7018 | Профиль уплотнения крышки | |
| 2 | В140.52.01.000 | Капот | |
| 3 | ГОСТ7798-70 | Болт | |
| 4 | ГОСТ6402-70 | Шайба | |
| 5 | Д395В.52.00.013 | Шайба специальная | |
| 6 | В140.52.00.002 | Щиток | |
| 7 | В140.52.01.160 | Арка | |
| 8 | ГОСТ6402-70 | Шайба | |
| 9 | ГОСТ7798-70 | Болт | |
| 10 | В140.52.02.020 | Крыша | |
| 11 | В140.52.02.010 | Боковина в сборе | |
| 12 | В140.52.02.053 | Крышка | |
| 13 | ГОСТ6402-70 | Шайба | |
| 14 | ГОСТ7798-70 | Болт | |
| 15 | ГОСТ7798-70 | Болт | |
| 16 | ГОСТ6402-70 | Шайба | |
| 17 | ГОСТ11371-78 | Шайба | |
| 18 | В140.52.02.010-01 | Боковина в сборе | |
| 19 | ДЗ-98Д.52.00.270 | Винт | |
| 20 | ДЗ-98Д.52.00.002 | Колпачок | |
| 21 | В140.52.00.045 | Решетка | |
| 22 | ГОСТ11371-78 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
