Каталог запасных частей к технике: ЧСДМ В-140. Гидроцилиндр (В138.82.07.000)

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

4

5

5

6

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

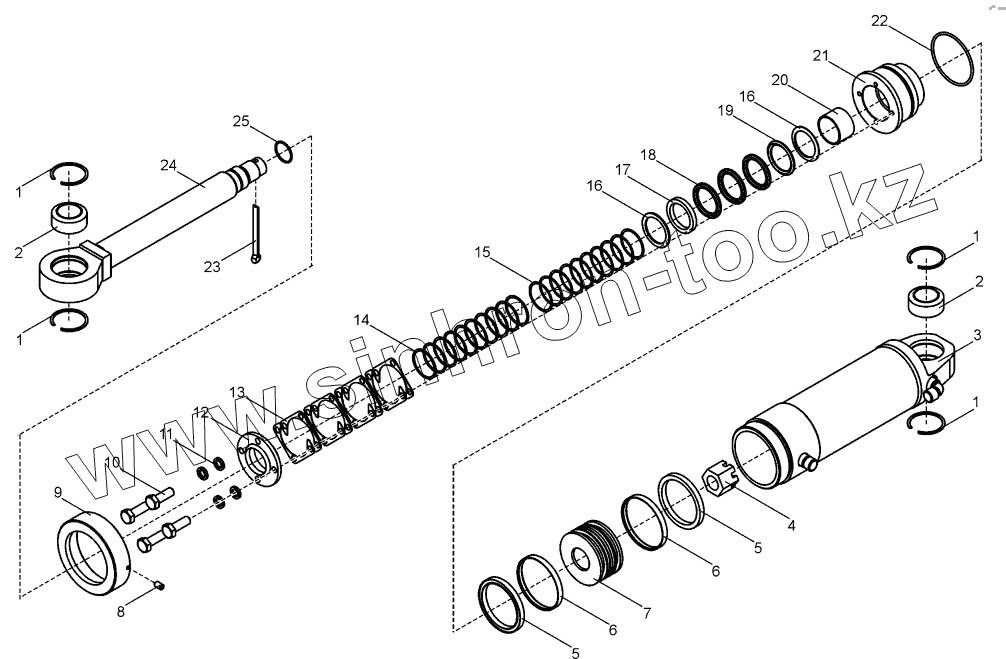

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ГОСТ13941-86		Кольцо
2	ШС50		Подшипник ГОСТ 3635-78
3	В138.82.07.020		Цилиндр
4	067.13.12.093		Гайка
5	ГОСТ14896-84		Манжета125х105-6
6	ГОСТ18829-73		Кольцо
7	ДЗ-172.06.047		Кольцо
8	ДЗ-172.06.042		Поршень
9	ГОСТ1476-93		Винт М8-6gх16.22Н.019
10	ДЗ-172.06.043		Гайка
11	067.11.11.063		Болт
12	ГОСТ6402-70		Шайба
13	ДЗ-172.06.051		Скребок
14	Д498.06.198		Прокладка
15	Д498.06.196		Чистик
16	Д498.06.197		Чистик
17	Д498.06.194		Шайба
18	ГОСТ22704-77		Кольцо нажимное
19	ГОСТ22704-77		Кольцо нажимное
20	ГОСТ22704-77		Кольцо нажимное
21	ПА-010.04.00.001-01		Втулка
22	ДЗ-172.06.052		Крышка
23	ГОСТ18829-73		Кольцо
24	Шплинт8х80.019		Шплинт
25	В138.82.07.010		Шток

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
