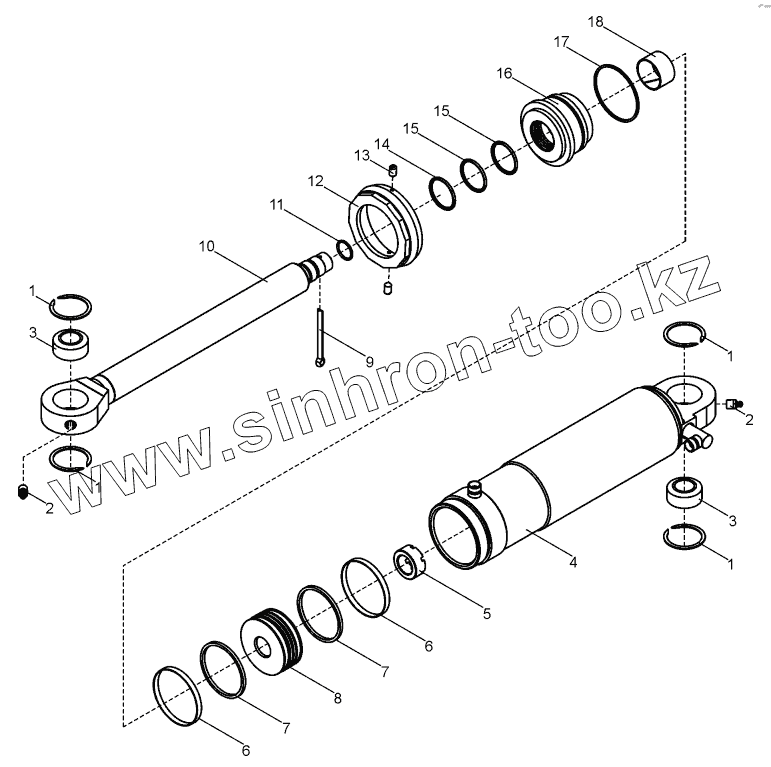

Каталог запасных частей к технике: ЧСДМ В-140. Гидроцилиндр (B140.43.02.000)
1
1
1
1
2
2
3
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ13940-86 | Кольцо А90 | |
| 2 | ГОСТ19853-74 | Масленка | |
| 3 | ШСЛ60К | Подшипник ШСЛ60К | |
| 4 | В140.43.02.020 | Цилиндр | |
| 5 | ДЗ-110АХЛ.06.122 | Гайка | |
| 6 | Е21-160-15-3 | Уплотнение | |
| 7 | Е11-160-1 | Уплотнение | |
| 8 | ТО-40.43.01.006 | Поршень | |
| 9 | Шплинт8х80.019 | Шплинт | |
| 10 | В140.43.02.010 | Шток | |
| 11 | ГОСТ18829-73 | Кольцо | |
| 12 | БКУ.00.06.003 | Гайка | |
| 13 | ГОСТ1476-93 | Винт М8-6gх16.22Н.019 | |
| 14 | Е50-А-80-5 | Грязесъёмник Е50-А-80-5 | |
| 15 | Е06-80-5 | Уплотнение Е06-80-5 | |
| 16 | В140.43.02.004 | Крышка | |
| 17 | ГОСТ18829-73 | Кольцо | |
| 18 | ПА-010.04.00.001 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
