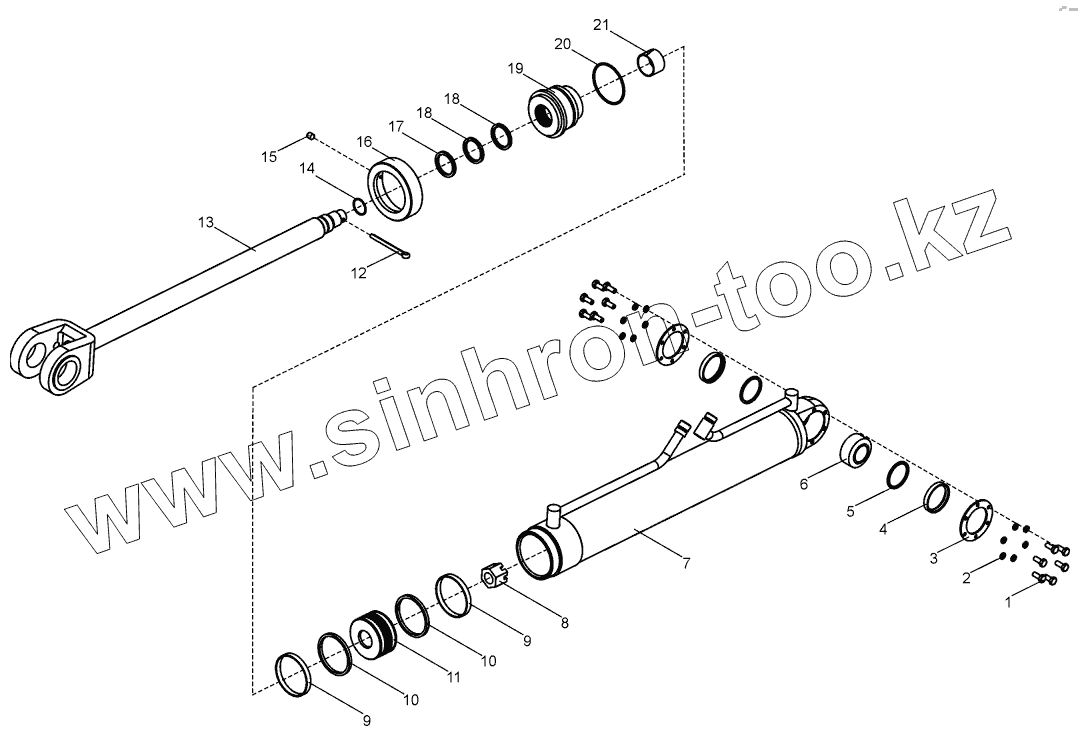

Каталог запасных частей к технике: ЧСДМ В-140. Гидроцилиндр (B140.43.01.000)
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ7798-70 | Болт | |
| 2 | ГОСТ6402-70 | Шайба | |
| 3 | ТО-40.25.50.004 | Крышка | |
| 4 | ТО-40.25.50.003 | Кольцо | |
| 5 | ТО-40.25.50.002 | Кольцо | |
| 6 | ШСЛ60К | Подшипник ШСЛ60К | |
| 7 | В140.43.01.020 | Цилиндр | |
| 8 | 067.13.12.093 | Гайка | |
| 9 | Е21-125-15-3 | Уплотнение | |
| 10 | Е11-125 | Уплотнение | |
| 11 | В138.43.01.007 | Поршень | |
| 12 | Шплинт8х80.019 | Шплинт | |
| 13 | В140.43.01.010 | Шток | |
| 14 | ГОСТ18829-73 | Кольцо | |
| 15 | ГОСТ1476-93 | Винт М8-6gх16.22Н.019 | |
| 16 | ДЗ-172.06.043 | Гайка | |
| 17 | Е50-А-60-5 | Грязесъёмник Е50-А-60-5 | |
| 18 | Е06-60-5 | Уплотнение Е06-60-5 | |
| 19 | В140.43.01.004 | Крышка | |
| 20 | ГОСТ18829-73 | Кольцо | |
| 21 | ПА-010.04.00.001-01 | Втулка |
