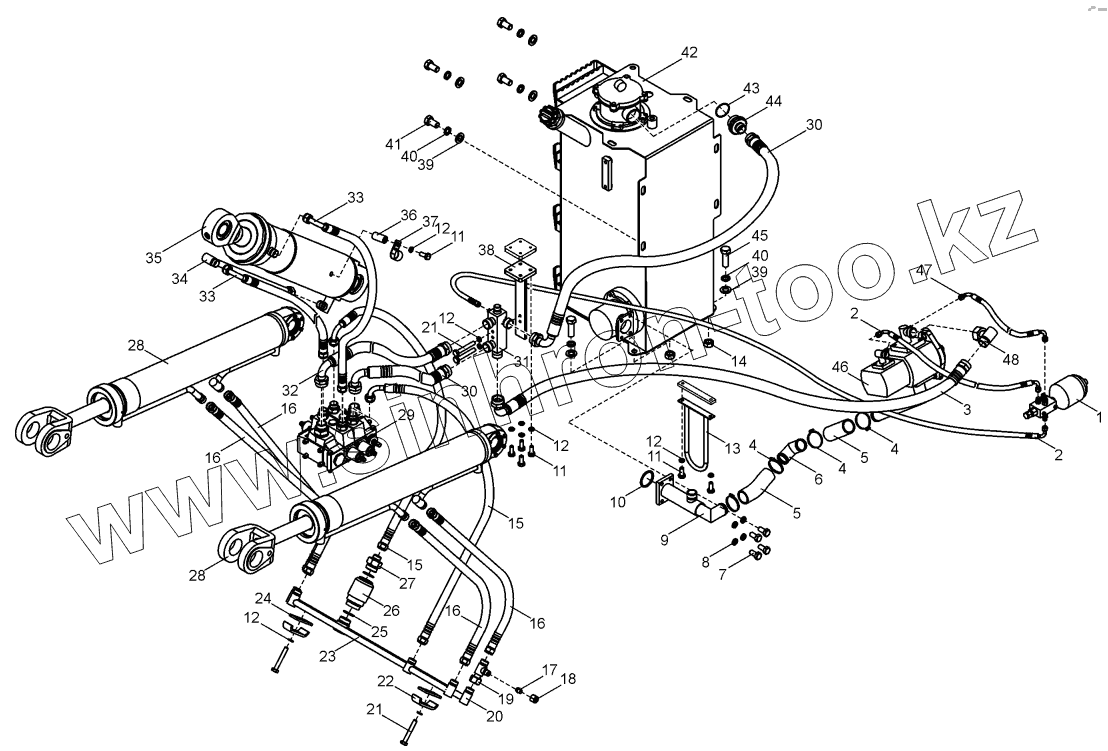

Каталог запасных частей к технике: ЧСДМ В-140. Гидросистема погрузчика (В140.43.00.000)
1
2
2
3
4
4
4
5
5
6
7
8
9
10
11
11
11
12
12
12
12
12
13
14
15
15
16
16
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
33
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В140.43.00.300 | Блок питания | |
| 2 | РВД 6.84.1400.0,1.11-90° | РВД 6.84.1400.0,1.11-90°/11. М16х1,5/М16х1,5-У1 | |
| 3 | РВД25.110.800.0,312-90° | РВД25.110.800.0,312-90°/12. М42х2/М42х2-У1 | |
| 4 | ГОСТ28191-89 | Хомут | |
| 5 | В138.43.00.007-05 | Рукав | |
| 6 | В140.43.00.090 | Труба | |
| 7 | ГОСТ7798-70 | Болт | |
| 8 | ГОСТ6402-70 | Шайба | |
| 9 | В140.43.00.030 | Труба заборная | |
| 10 | ГОСТ18829-73 | Кольцо | |
| 11 | ГОСТ7798-70 | Болт | |
| 12 | ГОСТ6402-70 | Шайба | |
| 13 | В140.43.00.060 | Труба | |
| 14 | ГОСТ5915-70 | Гайка | |
| 15 | РВД 20.129.1200.0,24.11-90° | РВД 20.129.1200.0,24.11-90°/ 11.М33х2/М33х2-У1 | |
| 16 | РВД 20.129.1650.0,24.11 | РВД 20.129.1650.0,24.11/11. М33х2/М33х2-У1 | |
| 17 | В138С.14.00.112 | Ниппель | |
| 18 | 048.08.00.002 | Гайка | |
| 19 | В138.43.00.100 | Тройник | |
| 20 | В140.43.00.050 | Труба | |
| 21 | ГОСТ7798-70 | Болт | |
| 22 | Д498.06.001 | Хомут | |
| 23 | В140.43.00.040 | Труба | |
| 24 | Д498.06.003 | Прокладка | |
| 25 | ГОСТ18829-73 | Кольцо | |
| 26 | ТУ22-5817-84 | Дроссель 62900А | |
| 27 | 048.05.01.038 | Штуцер | |
| 28 | В140.43.01.000 | Гидроцилиндр | |
| 29 | В140.43.00.100 | Гидрораспределитель в сборе | |
| 30 | РВД 25.110.1250.0,3.12-90° | РВД 25.110.1250.0,3.12-90°/12. М42х2/М42х2-У1 | |
| 31 | В140.43.00.070 | Разветвлитель | |
| 32 | РВД 25.110.1350.0,3.12-90° | РВД 25.110.1350.0,3.12-90°/12. М42х2/М42х2-У1 | |
| 33 | РВД 20.129.1850.0,24.11-90° | РВД 20.129.1850.0,24.11-90°/11. М33х2/М33х2-У1-СП | |
| 34 | В138.43.06.030 | Труба | |
| 35 | В140.43.02.000 | Гидроцилиндр | |
| 36 | 067.42.11.106 | Бонка | |
| 37 | 067.36.11.609 | Хомут | |
| 38 | В140.43.00.080 | Кронштейн | |
| 39 | В125.53.00.147 | Шайба | |
| 40 | ГОСТ6402-70 | Шайба | |
| 41 | ГОСТ7798-70 | Болт | |
| 42 | В140.43.15.000 | Бак масляный | |
| 43 | ГОСТ18829-73 | Кольцо | |
| 44 | ТО-40.45.00.503 | Штуцер | |
| 45 | ГОСТ7798-70 | Болт | |
| 46 | В140.43.00.200 | Установка насоса | |
| 47 | РВД 6.84.700.0,1.11-90° | РВД 6.84.700.0,1.11-90°/11. М16х1,5/М16х1,5-У1 | |
| 48 | ТО-40.43.00.060 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
