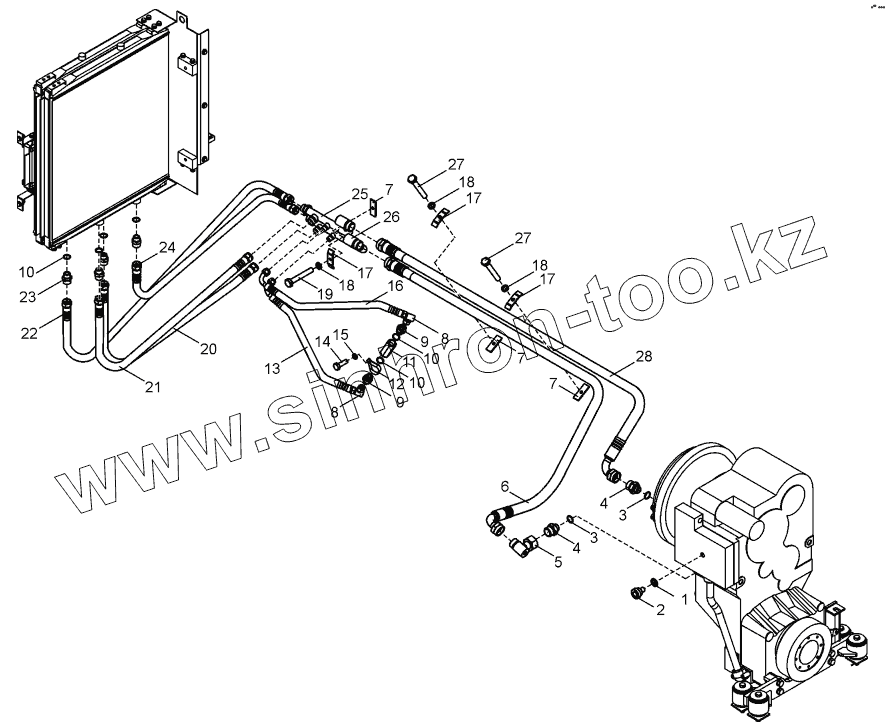

Каталог запасных частей к технике: ЧСДМ В-140. Гидросистема гидромеханической передачи (В140.12.00.000)
1
2
3
3
4
4
5
6
7
7
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
17
17
18
18
18
19
20
21
22
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 067.34.11.026 | Шайба | |
| 2 | ТО-40.10.10.018 | Переходник | |
| 3 | ГОСТ18829-73 | Кольцо | |
| 4 | 048.05.01.009-01 | Штуцер | |
| 5 | А120К.12.00.030 | Угольник | |
| 6 | РВД 25.110.2550.0,3.12-90° | РВД 25.110.2550.0,3.12-90°/ 12.М42х2/М42х2-У1 | |
| 7 | Д498.06.003 | Прокладка | |
| 8 | А120.43.13.120 | Угольник | |
| 9 | 048.05.01.105 | Штуцер | |
| 10 | 067.34.11.083 | Прокладка | |
| 11 | СА-19/2 | Клапан предохранительный | |
| 12 | 067.36.11.638 | Хомут | |
| 13 | РВД 12.120.650.0,18.11-90° | РВД 12.120.650.0,18.11-90°/ 11.М22х1,5/М22х1,5-У1 | |
| 14 | ГОСТ7798-70 | Болт | |
| 15 | ГОСТ6402-70 | Шайба | |
| 16 | РВД 12.120.700.0,18.11-90° | РВД 12.120.700.0,18.11-90°/ 11.М22х1,5/М22х1,5-У1 | |
| 17 | В160.43.00.009 | Прижим | |
| 18 | ГОСТ6402-70 | Шайба | |
| 19 | ГОСТ7798-70 | Болт | |
| 20 | РВД 20.129.800.0,24.11-90° | РВД 20.129.800.0,24.11-90°/ 11.М33х2/М33х2-У1 | |
| 21 | РВД 20.129.650.0,24.11-90° | РВД 20.129.650.0,24.11-90°/ 11.М33х2/М33х2-У1 | |
| 22 | РВД 20.129.1050.0,24.11-90° | РВД 20.129.1050.0,24.11-90°/ 11.М33х2/М33х2-У1 | |
| 23 | 048.05.01.035 | Штуцер | |
| 24 | РВД 20.129.500.0,24.11-90° | РВД 20.129.500.0,24.11-90°/ 11.М33х2/М33х2-У1 | |
| 25 | В140.12.00.010 | Труба | |
| 26 | В140.12.00.020 | Труба | |
| 27 | ГОСТ7798-70 | Болт | |
| 28 | РВД 25.110.2000.0,3.12-90° | РВД 25.110.2000.0,3.12-90°/ 12.М42х2/М42х2-У1 |
