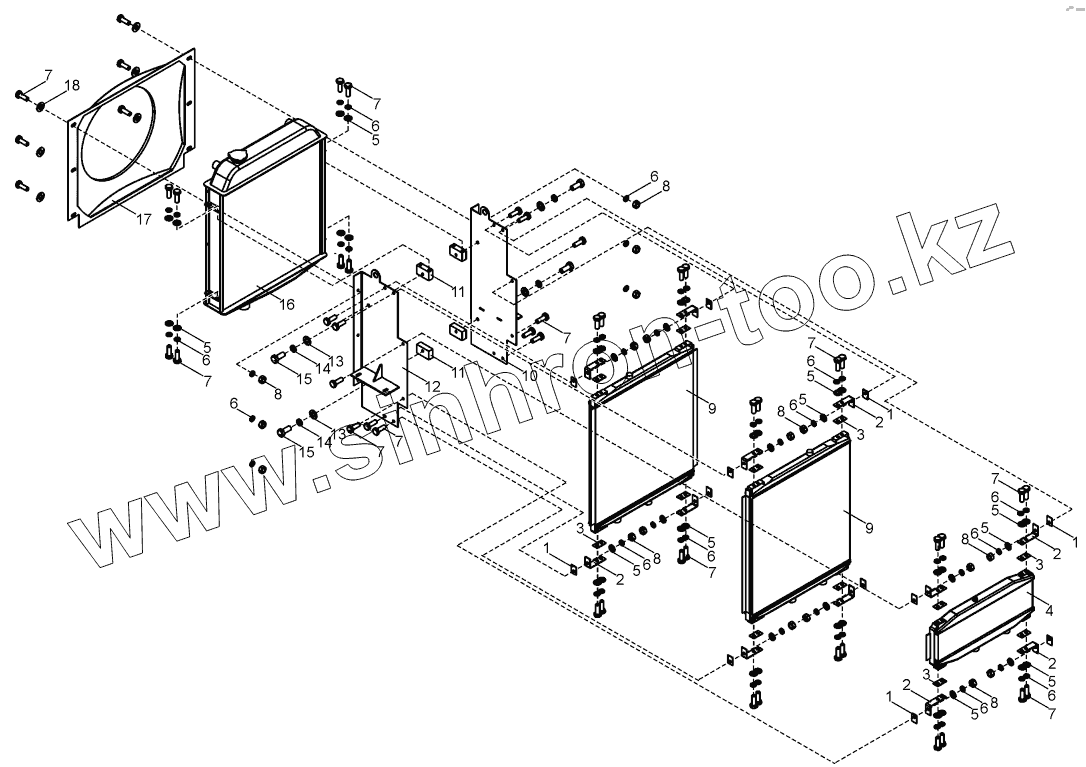

Каталог запасных частей к технике: ЧСДМ В-140. Блок радиаторов (B140.33.03.000)
1
1
1
1
2
2
2
2
2
3
3
3
3
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10
11
11
12
13
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В140.33.03.002 | Прокладка | |
| 2 | В140.33.03.001 | Уголок | |
| 3 | В140.33.03.003 | Прокладка | |
| 4 | 50.09-151-03 | Радиатор масляный 50.09-151-03 | |
| 5 | ГОСТ11371-78 | Шайба | |
| 6 | ГОСТ6402-70 | Шайба | |
| 7 | ГОСТ7798-70 | Болт | |
| 8 | ГОСТ5915-70 | Гайка | |
| 9 | 50.09-151-02 | Радиатор масляный 50.09-151-02 | |
| 10 | В140.33.03.010-01 | Стойка | |
| 11 | А121.33.03.002 | Кубик | |
| 12 | В140.33.03.010 | Стойка | |
| 13 | ГОСТ11371-78 | Шайба | |
| 14 | ГОСТ6402-70 | Шайба | |
| 15 | ГОСТ7798-70 | Болт | |
| 16 | 130У.13.010-Ч | Радиатор водяной | |
| 17 | А121.33.03.009 | Кожух вентилятора | |
| 18 | 067.14.11.026 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
