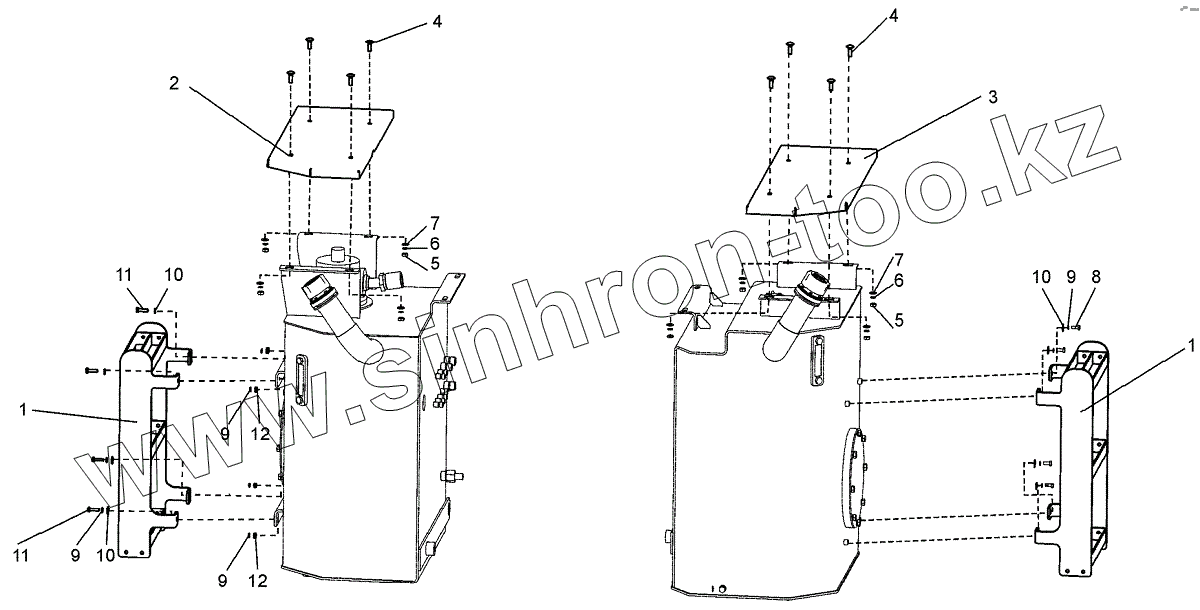

Каталог запасных частей к технике: ЧСДМ TL-155. Установка трапов
1
1
2
3
4
4
5
5
6
6
7
7
8
9
9
9
9
10
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL155.53.11.100 | Трап | |
| 2 | TL155.53.11.001-01 | Площадка доступа | |
| 3 | TL155.53.11.001 | Площадка доступа | |
| 4 | Болт M10-6gx20.58.019 | Болт | |
| 5 | Гайка M10-6H.5.019 | Гайка | |
| 6 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 7 | Шайба C10.02.019 | Шайба | |
| 8 | Болт M8-6gx30.58.019 | Болт | |
| 9 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 10 | Шайба C8.02.019 | Шайба | |
| 11 | Болт M8-6gx30.58.019 | Болт | |
| 12 | Гайка M8-6H.5.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
