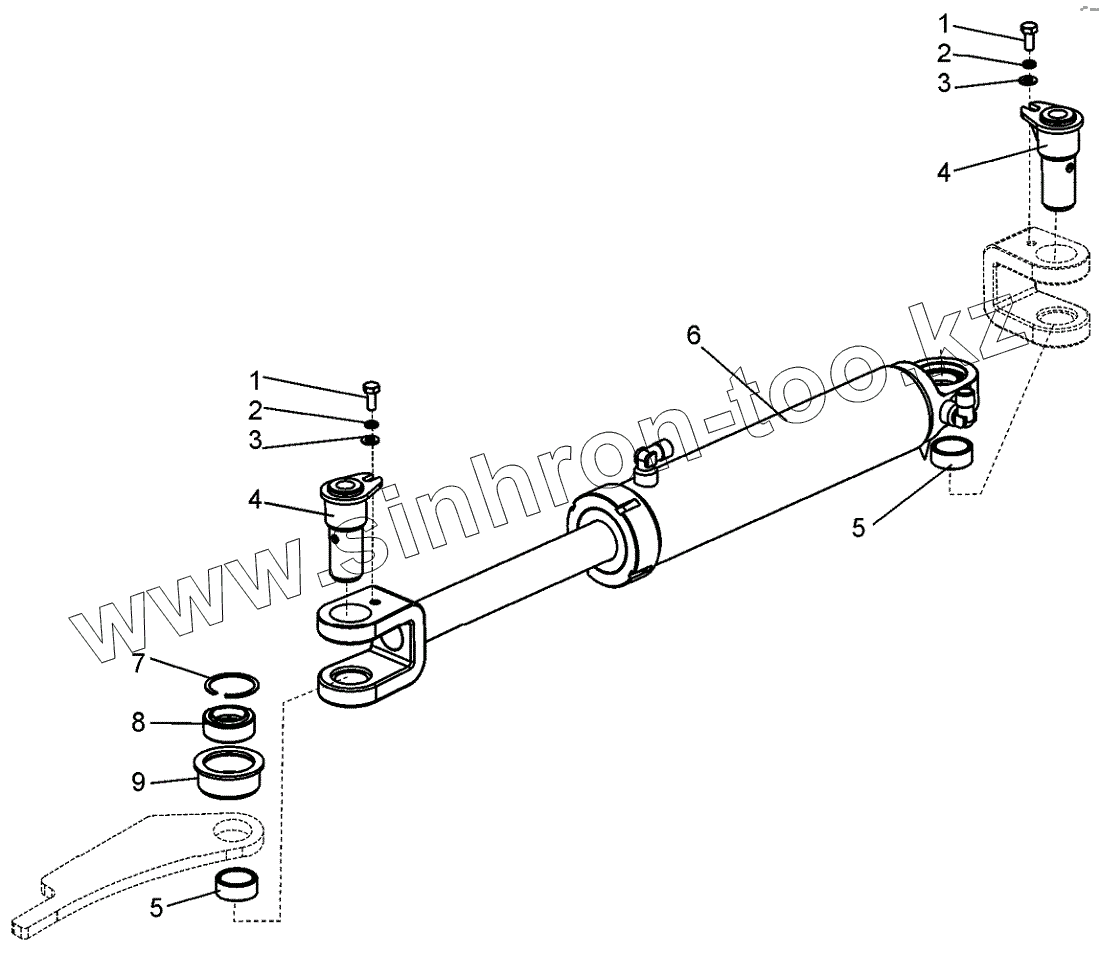

Каталог запасных частей к технике: ЧСДМ TL-155. Установка гидроцилиндра

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 Болт M10-6gx25.58.019 Болт
2 Шайба 10.65Г.019 Шайба 10.65Г.019
3 Шайба С10.02.019 Шайба С10.02.019
4 TL150.14.00.110 Ось
5 TL150.21.00.031 Втулка
6 TL150.14.01.000-01 Гидроцилиндр
7 Кольцо С62 Кольцо
8 ШС40К Подшипник
9 В140.1.21.00.001 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
