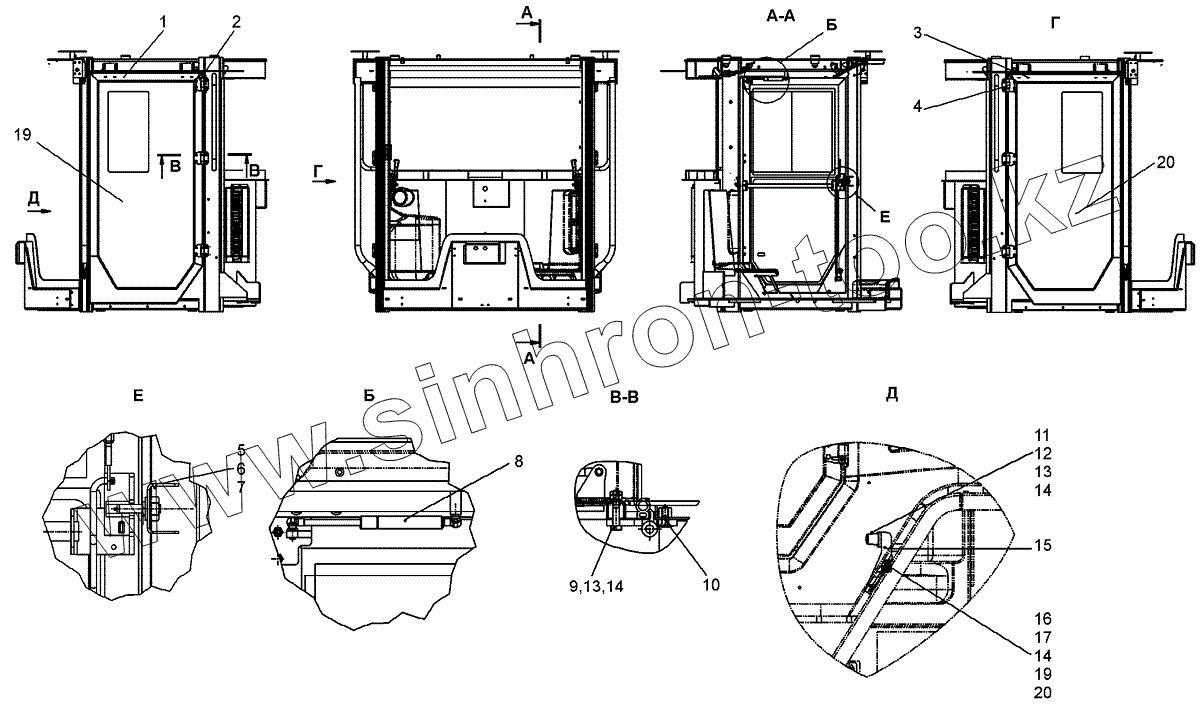

Каталог запасных частей к технике: ЧСДМ TL-155. Установка дверей
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
15
16
17
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL150.51.24.010 | Дверь | |
| 2 | TL150.51.24.050 | Петля | |
| 3 | TL150.51.24.010-01 | Дверь | |
| 4 | TL150.51.24.050-01 | Петля | |
| 5 | TL150.51.24.025 | Гайка | |
| 6 | TL150.51.24.012 | Шайба | |
| 7 | TL150.51.24.011 | Палец | |
| 8 | 1118-8231010 | Упор газовый | |
| 9 | Болт M8-6gx45.58.019 | Болт | |
| 10 | Винт M8-25.019-10.9 | Винт | |
| 11 | Отбойник | Отбойник | |
| 12 | Винт M8-8gx30.5.019 | Винт | |
| 13 | Гайка M8-6H.5.019 | Гайка | |
| 14 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 15 | TL150.51.24.009 | Кронштейн | |
| 15 | TL150.51.24.009-01 | Кронштейн | |
| 16 | Болт M8-6gx25.58.019 | Болт | |
| 17 | Шайба С8.02.019 | Шайба С8.02.019 | |
| 18 | Заклепка резьбовая M8 | Заклепка резьбовая | |
| 19 | TL150.51.00.007 | Стекло двери | |
| 20 | TL150.51.00.007-01 | Стекло двери |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
