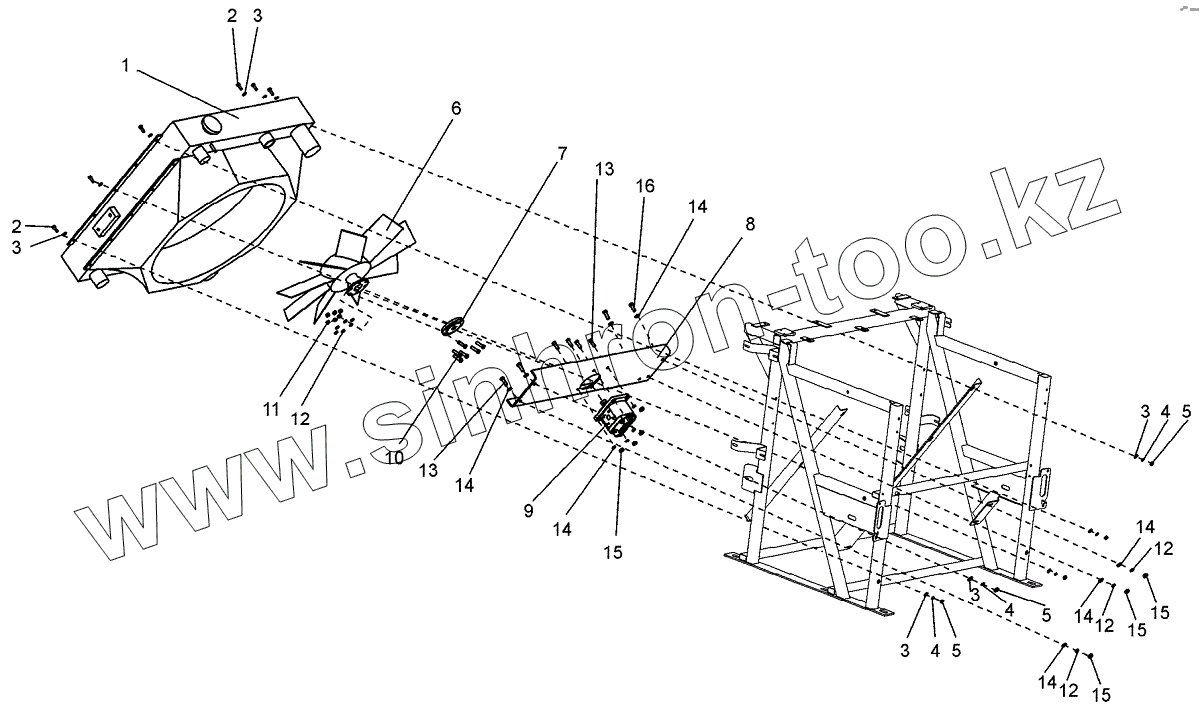

Каталог запасных частей к технике: ЧСДМ TL-155. Установка блока радиаторов
1
2
2
3
3
3
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
12
12
12
13
13
14
14
14
14
14
14
15
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M 8112228 | Блок радиаторов | |
| 2 | Болт M8-6gx25.58.019 | Болт | |
| 3 | Шайба С8.02.019 | Шайба С8.02.019 | |
| 4 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 5 | Гайка M8-6H.5.019 | Гайка | |
| 6 | Borg Warner 020004136 | Вентилятор | |
| 7 | TL150.33.03.007 | Фланец | |
| 8 | TL150.33.03.006 | Пластина | |
| 9 | AZMN-22-020UCB20PX-S0077 | Гидромотор | |
| 10 | Д395-0116016 | Болт карданный | |
| 11 | Д395-0116017 | Гайка | |
| 12 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 13 | Болт M10-6gx30.58.019 | Болт | |
| 14 | Шайба С10.02.019 | Шайба С10.02.019 | |
| 15 | Гайка M10-6H.5.019 | Гайка | |
| 16 | Болт M10-6gx30.58.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
