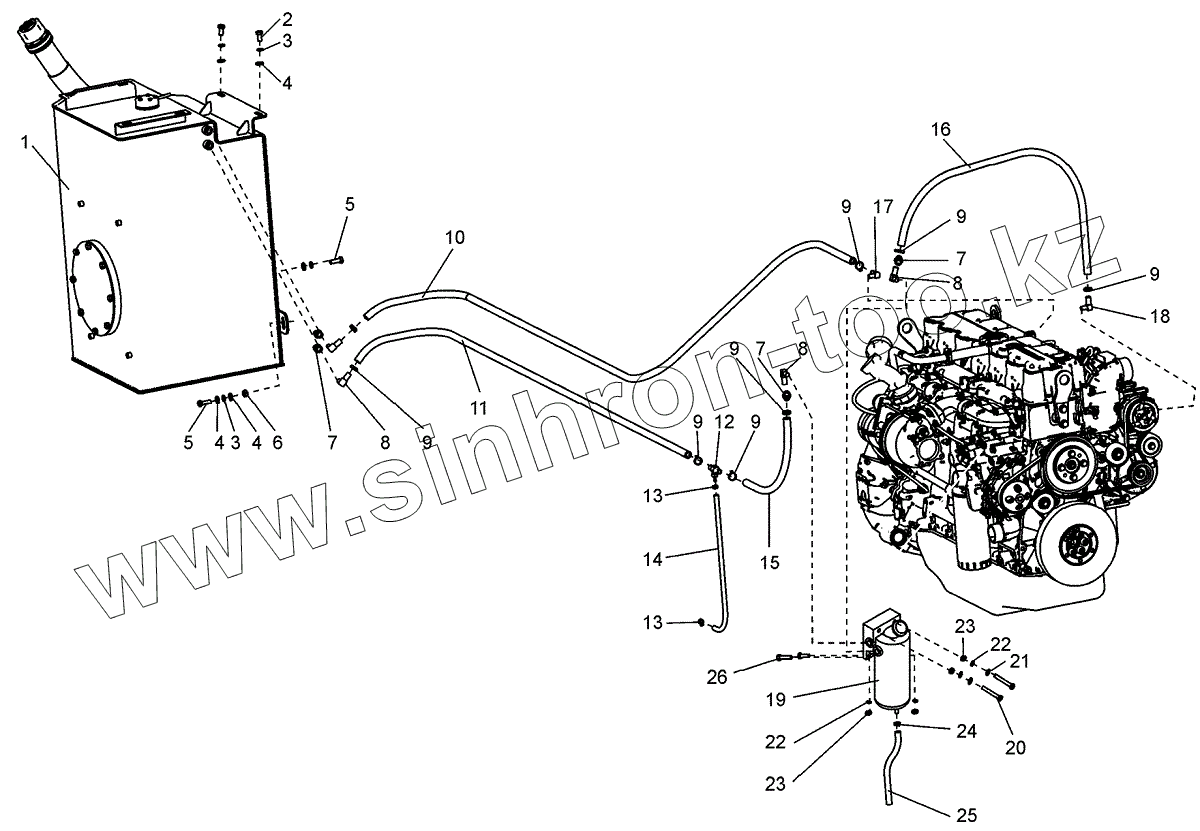

Каталог запасных частей к технике: ЧСДМ TL-155. Система топливная
1
2
3
3
4
4
4
5
5
6
7
7
7
8
8
8
9
9
9
9
9
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL155.31.03.000 | Бак топливный | |
| 2 | Болт M12-6gx25.58.019 | Болт | |
| 3 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 4 | Шайба С12.02.019 | Шайба С12.02.019 | |
| 5 | Болт M12-6gx35.58.019 | Болт | |
| 6 | Гайка M12-6H.5.019 | Гайка | |
| 7 | Фитинг F9512 13-M16x1.5 | Фитинг | |
| 8 | Фитинг F9951 13-12 | Фитинг | |
| 9 | Хомут 1Л 16-25-6 | Хомут | |
| 10 | TL155.31.00.001-04 | Рукав | |
| 11 | TL155.31.00.001-03 | Рукав | |
| 12 | TL155.31.00.010 | Тройник | |
| 13 | Хомут 1Л 6-14-6 | Хомут | |
| 14 | TL155.31.00.001 | Рукав | |
| 15 | TL155.31.00.001-01 | Рукав | |
| 16 | TL155.31.00.001-02 | Рукав | |
| 17 | ЯМЗ-536 | Фитинг отвода топлива | |
| 18 | ЯМЗ-536 | Фитинг подвода топлива | |
| 19 | Preline 270 | Фильтр топливный | |
| 20 | Болт M10-6gx70.58.019 | Болт | |
| 21 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 22 | Шайба С10.02.019 | Шайба С10.02.019 | |
| 23 | Гайка М10-6Н.5.019 | Гайка М10-6Н.5.019 | |
| 24 | Хомут 1Л 12-20-6 | Хомут | |
| 25 | TL155.31.00.001-06 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
