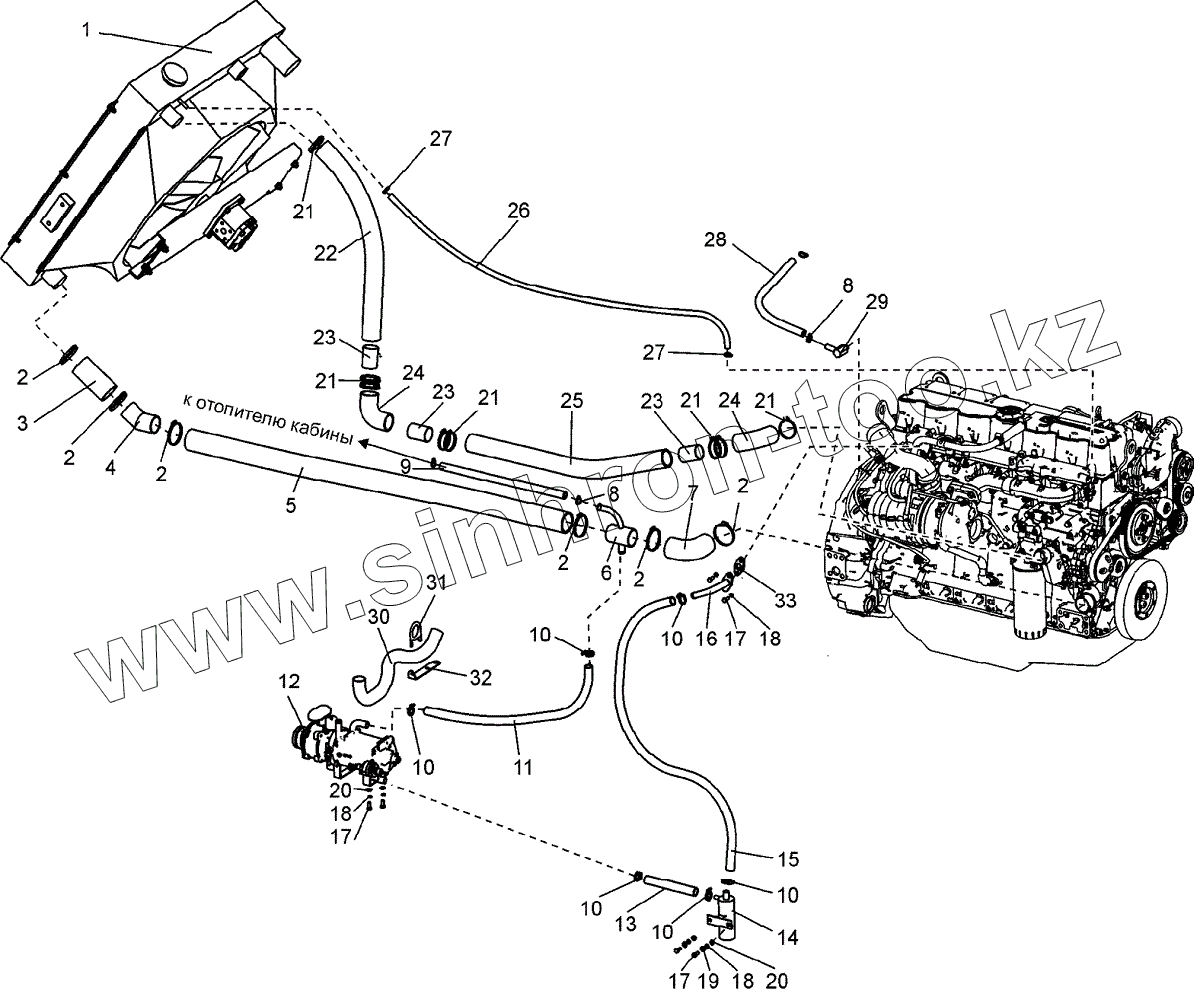

Каталог запасных частей к технике: ЧСДМ TL-155. Система охлаждения и разогрева двигателя
1
2
2
2
2
2
2
3
4
5
6
7
8
8
9
10
10
10
10
10
10
11
12
13
14
15
16
17
17
17
18
18
18
19
20
20
21
21
21
21
21
22
23
23
23
24
24
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL155.33.03.000 | Блок радиаторов | |
| 2 | Хомут 1Л 60-80-6 | Хомут | |
| 3 | TL150.33.00.001-09 | Рукав | |
| 4 | TL150.33.00.040 | Труба | |
| 5 | TL155.33.00.001-07 | Рукав | |
| 6 | TL155.33.00.010 | Труба | |
| 7 | Salers угол 90 D60 | Патрубок | |
| 8 | Хомут 1Л 16-25-6 | Хомут | |
| 9 | TL155.33.00.001-01 | Рукав | |
| 10 | Хомут 1Л 20-32-6 | Хомут | |
| 11 | Теплостар | Рукав | |
| 12 | Теплостар | Подогреватель | |
| 13 | Теплостар | Рукав | |
| 14 | Теплостар | Насос водяной | |
| 15 | Теплостар | Рукав | |
| 16 | TL155.33.00.030 | Труба | |
| 17 | Болт M8-6gx20.58.019 | Болт | |
| 18 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 19 | Гайка М8-6Н.5.019 | Гайка | |
| 20 | Шайба С8.02.019 | Шайба С8.02.019 | |
| 21 | Хомут 1Л 50-70-6 | Хомут | |
| 22 | TL155.33.00.001-06 | Рукав | |
| 23 | TL155.33.00.015 | Труба | |
| 24 | Salers угол 90 D50 | Патрубок | |
| 25 | TL155.33.00.001-05 | Рукав | |
| 26 | TL155.33.00.001 | Рукав | |
| 27 | Хомут 1Л 12-20-6 | Хомут | |
| 28 | TL150.33.00.001-01 | Рукав | |
| 29 | TL150.33.00.060 | Штуцер | |
| 30 | Теплостар | Рукав | |
| 31 | Теплостар | Рукав | |
| 32 | TL150.00.00.003 | Планка | |
| 33 | TL150.00.00.006 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
