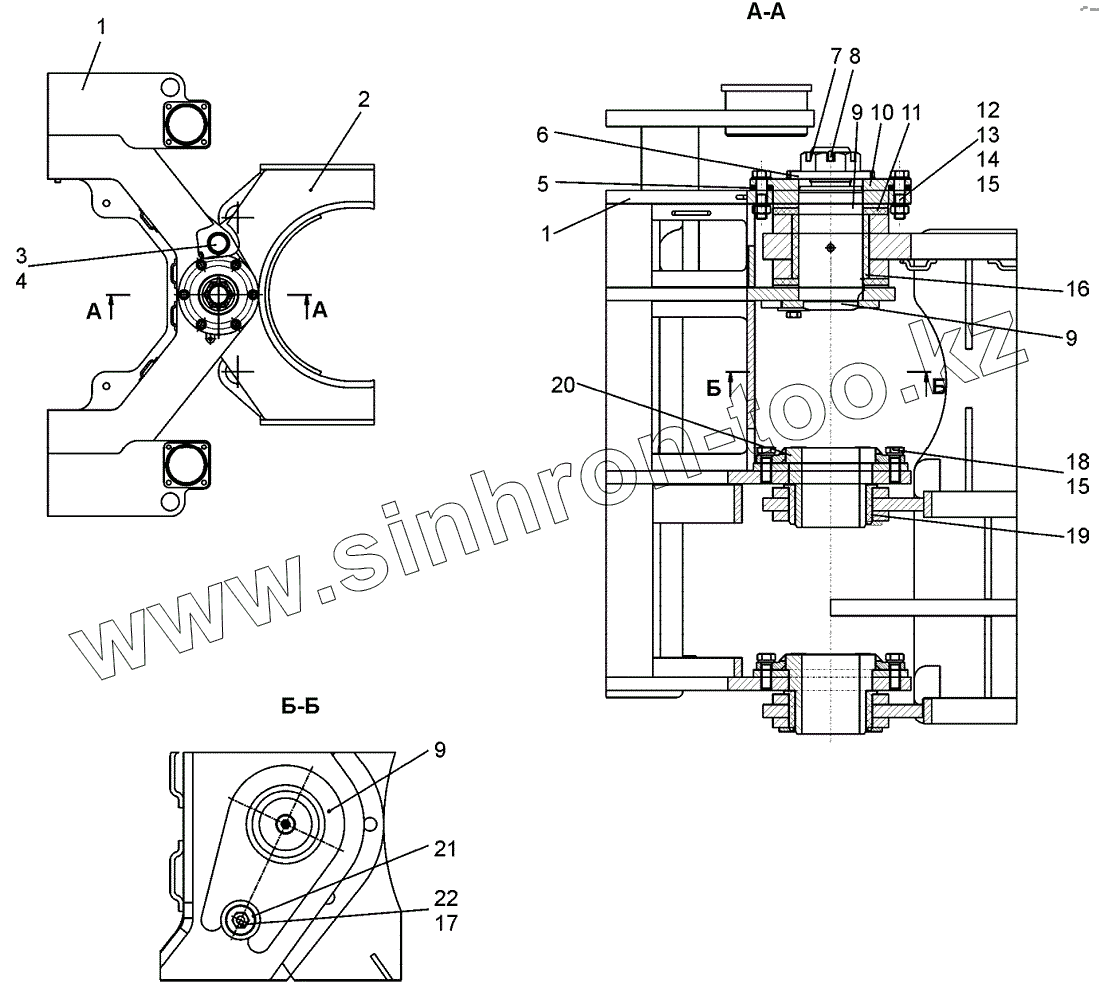

Каталог запасных частей к технике: ЧСДМ TL-155. Рама в сборе
1
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL150.21.02.000 | Рама задняя | |
| 2 | TL150.21.01.000-01 | Рама передняя | |
| 3 | TL150.21.00.004 | Ось | |
| 4 | Шплинт 8x71.019 | Шплинт | |
| 5 | TL150.21.00.006 | Прокладка регулировочная | |
| 6 | TL150.21.00.007 | Шайба | |
| 7 | В138.21.00.002 | Гайка | |
| 8 | Шплинт 8x80.019 | Шплинт | |
| 9 | TL150.21.00.010 | Ось | |
| 10 | TL150.21.00.005 | Шайба опорная | |
| 11 | ПА-150.21.00.002 | Шайба | |
| 12 | Болт M16-6gx65.58.019 | Болт | |
| 13 | Шайба С16.02.019 | Шайба С16.02.019 | |
| 14 | Гайка M16-6H.019 | Гайка | |
| 15 | Шайба 16.65Г.019 | Шайба 16.65Г.019 | |
| 16 | ПА-150.21.00.003 | Втулка | |
| 17 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 18 | Болт M16-6gx45.58.019 | Болт | |
| 19 | ПА-150.21.00.001 | Втулка | |
| 20 | TL150.21.00.020 | Ось | |
| 21 | 067.14.11.027 | Шайба | |
| 22 | Болт M12-6gx40.58.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
