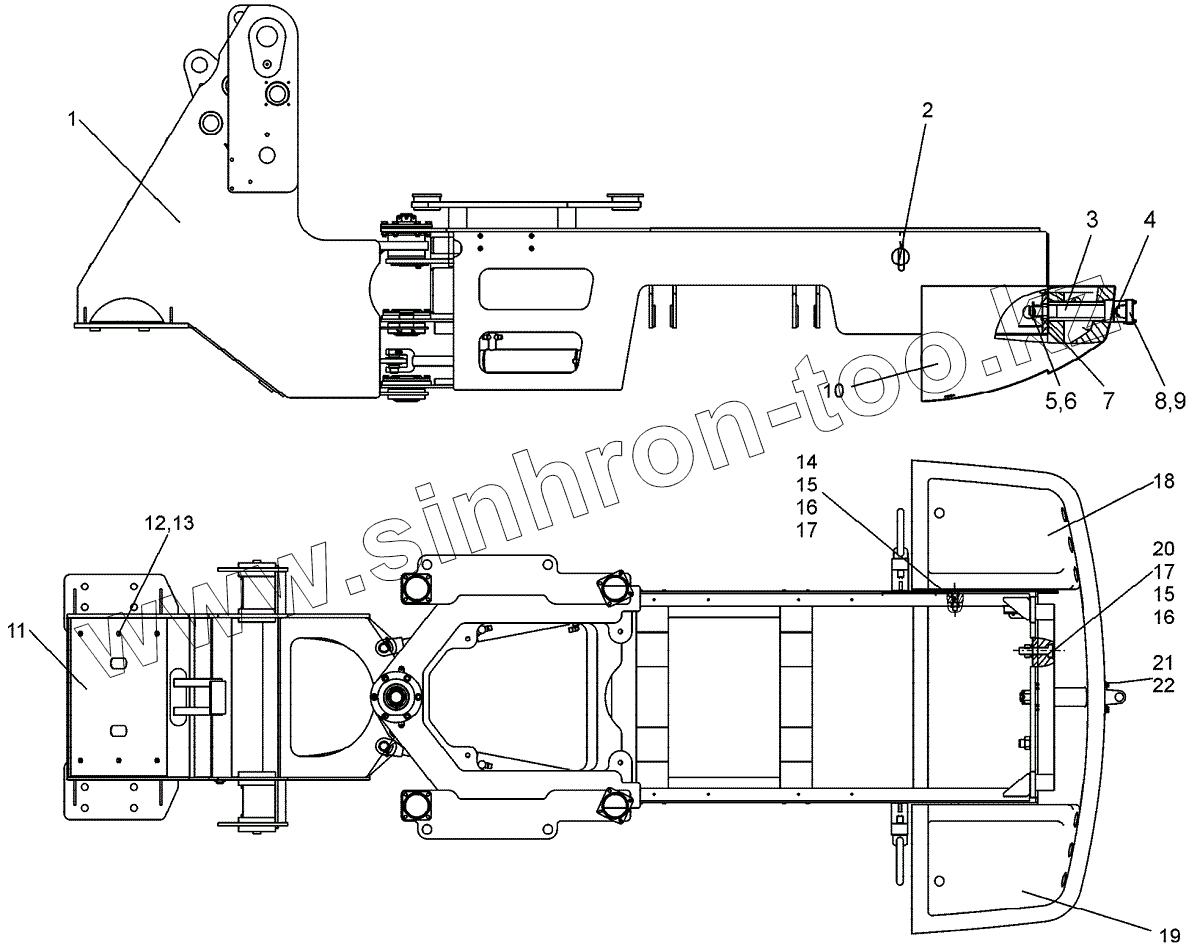

Каталог запасных частей к технике: ЧСДМ TL-155. Рама в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL155.21.00.100L-01 | Сборка рамы | |
| 2 | NS8KL8 | Подвижная резьбовая петля | |
| 3 | TL155.21.00.500L | Ось | |
| 4 | 3310-2806062 | Вилка буксирная | |
| 5 | 067.13.12.093 | Гайка | |
| 6 | Шплинт 8x63.019 | Шплинт | |
| 7 | TL150.21.00.507 | Шайба | |
| 8 | 3310-2806032 | Шкворень буксирный | |
| 9 | 3310-2806066 | Шпилька | |
| 10 | TL150.21.00.501 | Балласт | |
| 11 | TL150.21.00.011 | Щиток | |
| 12 | Болт M12-6gx30.58.019 | Болт | |
| 13 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 14 | Болт M36-6gx140.58.019 | Болт | |
| 15 | Шайба С36.02.019 | Шайба | |
| 16 | Шайба 36.65Г.019 | Шайба | |
| 17 | Гайка M36-6H.019 | Гайка | |
| 18 | TL155.21.00.101L | Плита | |
| 19 | TL155.21.00.101-01 | Плита | |
| 20 | Болт M36-6gx180(S55) | Болт | |
| 21 | Болт M14x1,5-6gx50.58.019 | Болт | |
| 22 | Шайба 14.65Г.019 | Шайба 14.65Г.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
