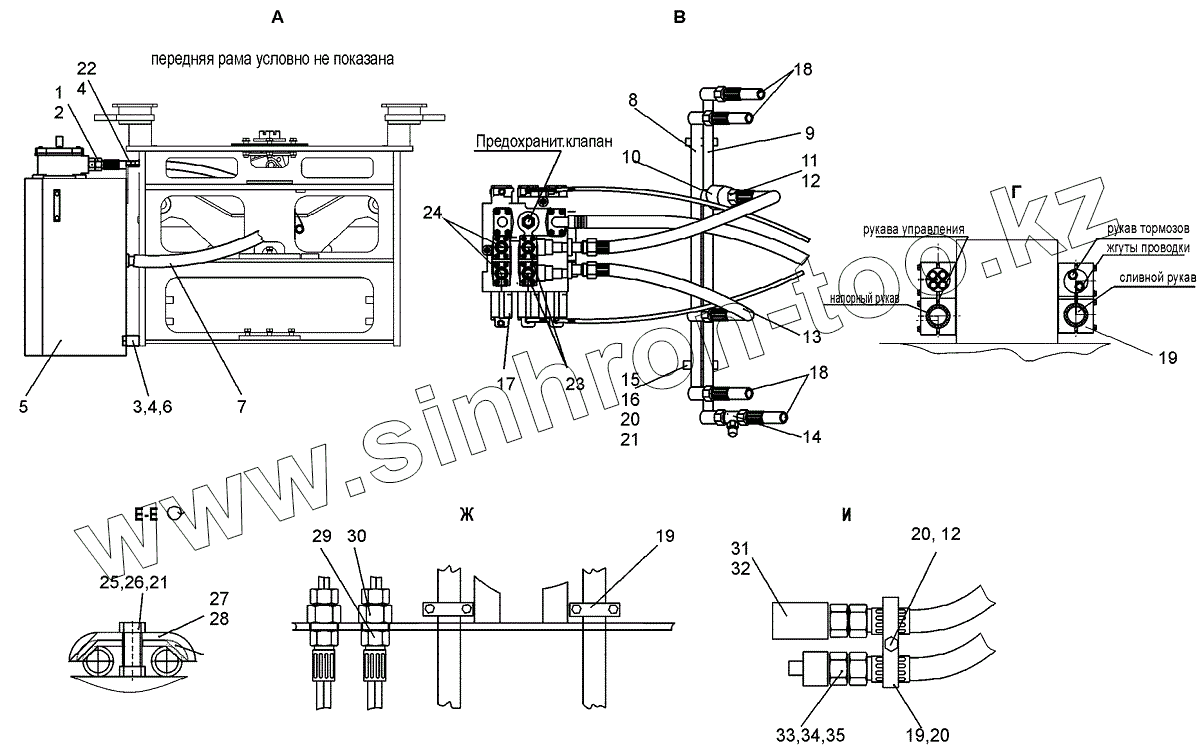

Каталог запасных частей к технике: ЧСДМ TL-155. Гидросистема рабочего оборудования
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
19
19
19
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТО-40.45.00.503 | Штуцер | |
| 2 | Кольцо 060-065-30-2-2 | Кольцо | |
| 3 | Болт M12-6gx35.58.019 | Болт | |
| 4 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 5 | ТИ55.43.15.000 | Бак масляный | |
| 6 | Шайба С.12.02.019 | Шайба | |
| 7 | РВД | РВД | |
| 8 | TL155.43.00.040 | Труба | |
| 9 | TL155.43.00.030 | Труба | |
| 10 | 62900А | Дроссель с обратным клапаном 62900А | |
| 11 | 048.05.01.267 | Штуцер | |
| 12 | Кольцо 045-050-30-2-2 | Кольцо | |
| 13 | РВД | РВД | |
| 14 | В160М.43.00.100 | Тройник | |
| 15 | В160.43.00.009 | Прижим | |
| 16 | В160.43.00.011 | Прокладка | |
| 17 | TL155.43.00.020 | Гидрораспределитель в сборе | |
| 18 | РВД | РВД | |
| 19 | Хомут опорный | Хомут опорный | |
| 20 | Болт M10-6gx50.58.019 | Болт | |
| 21 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 22 | Болт M12-6gx25.58.019 | Болт | |
| 23 | РВД | РВД | |
| 24 | РВД | РВД | |
| 25 | Болт М10-6дх25.58.019 | Болт | |
| 26 | Гайка М10-6Н.5.019 | Гайка М10-6Н.5.019 | |
| 27 | Д395Б-31-023 | Хомут | |
| 28 | Д395Б-31-024 | Прокладка | |
| 29 | Гайка М22х1.5-6Н.04 | Гайка | |
| 30 | TL150.44.00.001 | Адаптер | |
| 31 | FIRG 3/4 Female | БРС | |
| 32 | USIT M14 | Уплотнение | |
| 33 | 048.05.01.105 | Штуцер | |
| 34 | FIRG 3/4 Male | БРС | |
| 35 | USIT M27 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
