Каталог запасных частей к технике: ЧСДМ TL-150. Козырек (TL150.52.22.000)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

8

9

10

10

10

10

11

11

11

11

12

13

13

14

14

15

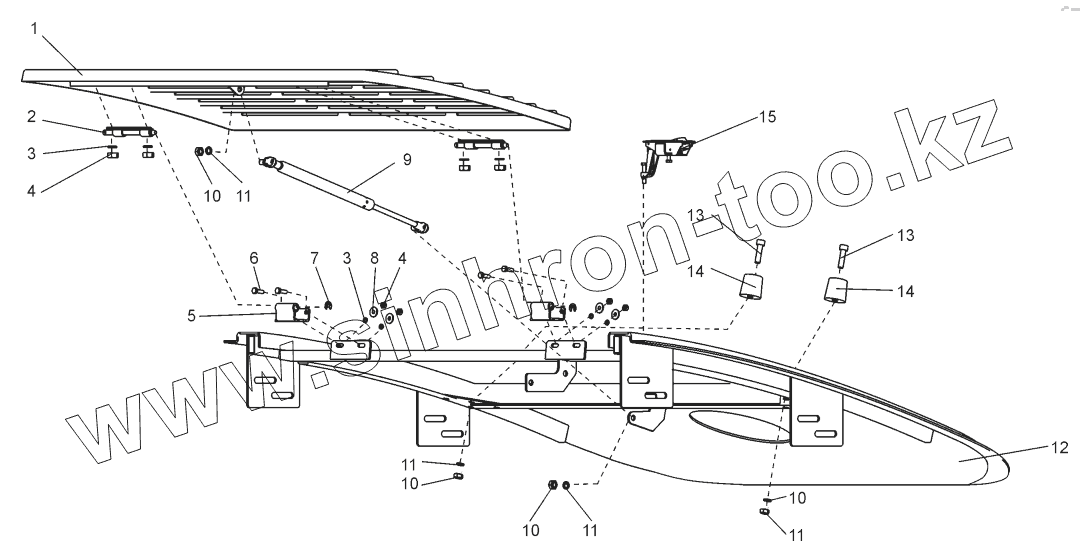

Позиция на иллюстрации	Заводской номер детали		Название детали
1	TL150.52.22.200		Крышка
2	F6-946		Часть дверная
3	Шайба5.65Г.019		Шайба 5.65Г.019
4	ГайкаМ5-6Н.5.019		Гайка М5-6Н.5.019
5	F6-905		Часть рамная
6	БолтМ5-6gх16.58.019(S30)		Болт М5-6gх16.58.019 (S30)
7	Шайба5.65Г.019		Шайба 5.65Г.019
8	ШайбаС5.02.019		Шайба С5.02.019
9	11.6308010		Пружина газовая
10	ГайкаМ8-6Н.5.019		Гайка М8-6Н.5.019
11	Шайба8.65Г.019		Шайба 8.65Г.019
12	TL150.52.22.100		Козырек
13	ВинтМ8-6gх30.58.019		Винт М8-6gх30.58.019
14	ОтбойникФ35		Отбойник Ф35
15	С2-33-25		Замок

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
