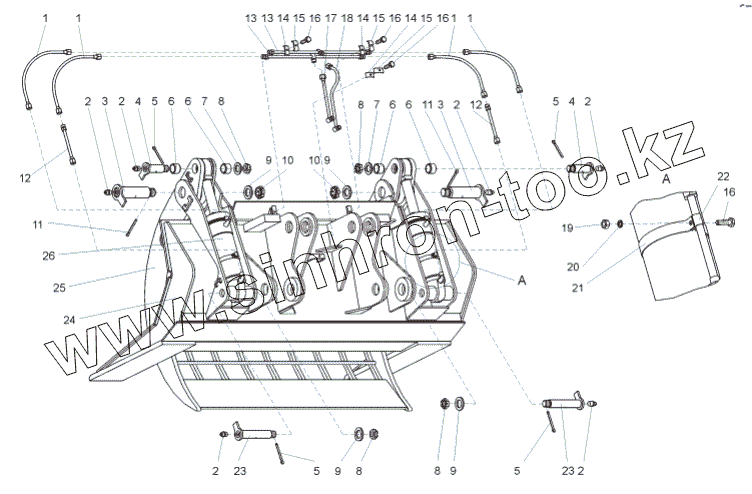

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138. Захват челюстной (В138.83.00.000)
1
1
1
1
2
2
2
2
2
2
3
3
4
4
5
5
5
5
6
6
6
6
7
7
8
8
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
14
15
15
15
16
16
16
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД 16.90.450.0,2.11 | Рукав высокого давления РВД 16.90.450.0,2.11/11 ТУ 3148-001-20871731-94 | |
| 2 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 | |
| 3 | В138.83.00.010 | Ось | |
| 4 | ТО-40.25.15.020-02 | Ось | |
| 5 | Шплинт 8х71.019 | Шплинт 8х71.019 | |
| 6 | ТО-40.25.15.004-02 | Втулка | |
| 7 | 067.14.11.092 | Шайба | |
| 8 | 067.13.12.091 | Гайка прорезная | |
| 9 | 067.14.12.131 | Шайба | |
| 10 | 067.13.12.102 | Гайка | |
| 11 | Шплинт 8х80.019 | Шплинт 8х80.019 | |
| 12 | В138.82.06.140 | Труба | |
| 13 | В138.83.06.110 | Труба | |
| 14 | Д395Б.31.024 | Пластина | |
| 15 | Д395Б.31.023 | Хомут | |
| 16 | Болт М10-6gх35.58.019 (S16) | Болт М10-6gх35.58.019 (S16) | |
| 17 | В138.83.06.120 | Труба | |
| 18 | В138.83.06.130 | Труба | |
| 19 | Гайка М10-6Н.5.019 | Гайка М10-6Н.5.019 | |
| 20 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 21 | 067.36.11.124 | Хомут | |
| 22 | ДЗ-98.43.00.102 | Хомут | |
| 23 | ТО-40.25.15.020-01 | Ось | |
| 24 | В138.83.10.000 | Челюсть | |
| 25 | В138.83.20.000 | Захват | |
| 26 | В138.82.07.000 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
