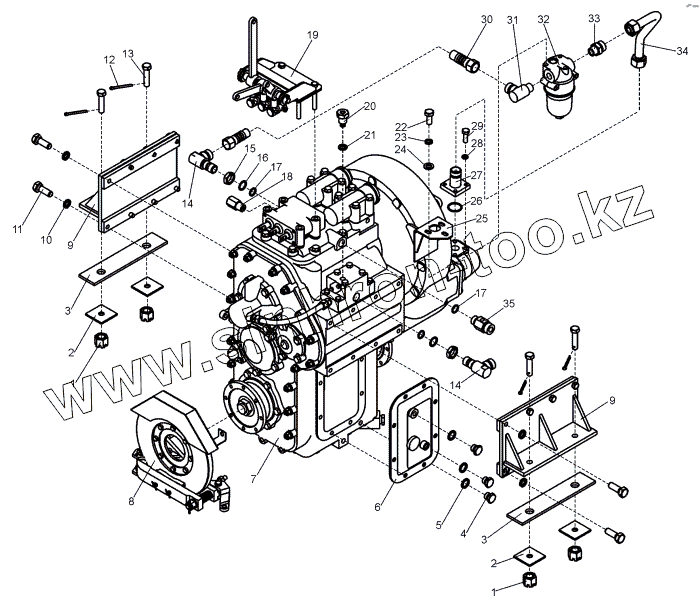

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138. Установка ГМП (В138.10.00.000)
1
1
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка М16-6Н.5.019 | Гайка М16-6Н.5.019 | |
| 2 | Д395-0101.002 | Подкладка | |
| 3 | A120.10.00.017 | Прокладка | |
| 4 | 067.44.11.024 | Заглушка | |
| 5 | 067.34.11.036 | Прокладка | |
| 6 | A120.10.00.020 | Крышка | |
| 7 | У35.615-00.000-03 | Передача гидромеханическая У35.615-00.000-03 | |
| 8 | A120.10.07.000-01 | Тормоз стояночный | |
| 9 | A120.10.00.040 | Опора | |
| 10 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 11 | Болт M12-6gx35.58.019(S18) | Болт M12-6gx35.58.019(S18) | |
| 12 | Шплинт 4х36.019 | Шплинт 4х36.019 | |
| 13 | 067.11.17.035-01 | Болт | |
| 14 | 048.01.03.180 | Угольник | |
| 15 | В138.10.00.001 | Гайка | |
| 16 | В138.10.00.002 | Шайба | |
| 17 | 024-030-36-2-2 | Кольцо | |
| 18 | A120.10.00.016 | Штуцер | |
| 19 | В138.10.12.000 | Блок управления | |
| 20 | A120.10.00.014 | Переходник | |
| 21 | 067.34.11.026 | Шайба | |
| 22 | Болт М10-6gх25.58.019(S16) | Болт М10-6gх25.58.019(S16) | |
| 23 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 24 | Шайба С10.02.019 | Шайба С10.02.019 | |
| 25 | В138.10.00.020 | Кронштейн фильтра | |
| 26 | 039-045-36-2-2 | Кольцо | |
| 27 | A120.12.00.020 | Фланец | |
| 28 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 29 | Болт M8-6gx25.58.019(S13) | Болт M8-6gx25.58.019(S13) | |
| 30 | РВД 20.129.600.0,24.11 | Рукав РВД 20.129.600.0,24.11/ 11.М33х2/М33х2-У1 | |
| 31 | 048.01.04.250 | Штуцер | |
| 32 | SPM 301 В6 CD 11 В4 0 | Фильтр SPM 301 В6 CD 11 В4 0 | |
| 33 | 048.06.00.002 | Штуцер | |
| 34 | В138.10.00.010 | Труба | |
| 35 | A121.12.00.002 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
