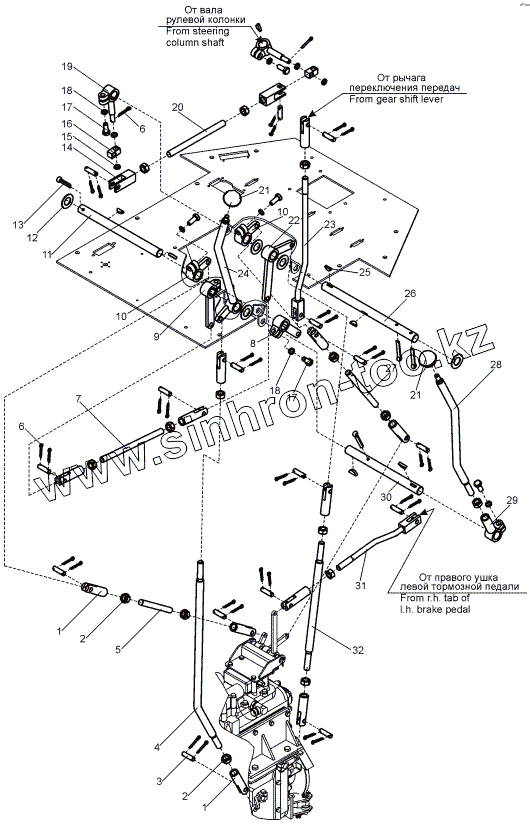

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138. Управление ГМП (В138.13.02.000)
1
1
2
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.43.01.019 | Головка тяги | |
| 2 | Гайка М16-6Н.5.019(S24) | Гайка М16-6Н.5.019(S24) | |
| 3 | Д395А-0117.008 | Палец | |
| 4 | В138.13.02.040 | Тяга | |
| 5 | 067.15.11.154-03 | Шпилька | |
| 6 | Шплинт 3,2х20.019 | Шплинт 3,2х20.019 | |
| 7 | A121.13.02.013-01 | Шпилька | |
| 8 | Д395В.13.01.110 | Рычаг | |
| 9 | В138С1.13.02.050 | Рычаг | |
| 10 | A120.13.02.060 | Рычаг | |
| 11 | В138.13.02.002 | Вал | |
| 12 | 067.14.11.085 | Шайба | |
| 13 | Шплинт 6,3х36.019 | Шплинт 6,3х36.019 | |
| 14 | В138С.12.00.003 | Вилка | |
| 15 | 067.14.11.024 | Шайба | |
| 16 | В138С.12.00.002 | Сухарь | |
| 17 | Болт М12-6gх30.58.019(S18) | Болт М12-6gх30.58.019(S18) | |
| 18 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 19 | В138С.12.00.060 | Рычаг | |
| 20 | 067.15.11.154-01 | Шпилька | |
| 21 | Д148В-Л2-77 | Рукоятка | |
| 22 | В138.13.02.020 | Рычаг | |
| 23 | В138.13.02.060 | Тяга | |
| 24 | В138.13.02.010 | Рычаг | |
| 25 | Д395Б-03-028 | Шпонка сегментная | |
| 26 | В138.13.02.001 | Вал | |
| 27 | A121.13.02.013 | Шпилька | |
| 28 | A120.13.02.120 | Рычаг | |
| 29 | A120.13.02.070 | Рычаг | |
| 30 | В138.13.02.003 | Вал | |
| 31 | В138.13.02.050 | Тяга | |
| 32 | В138.13.02.030 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
