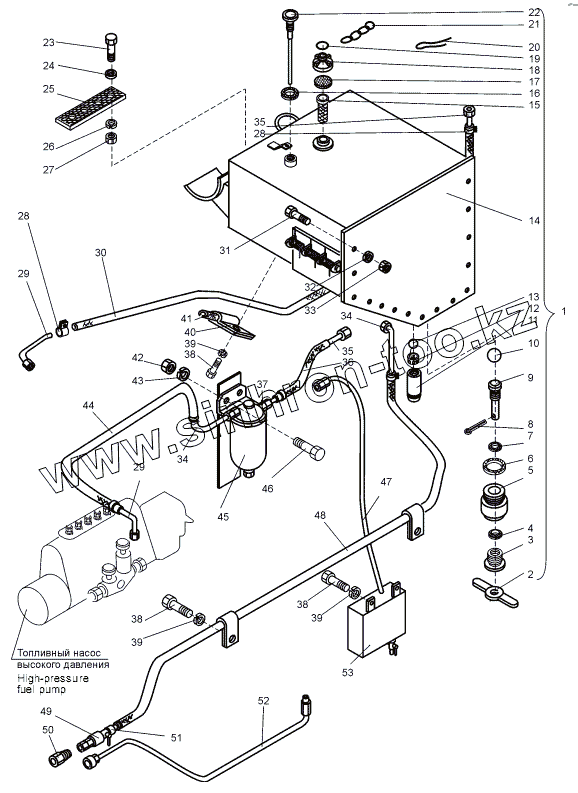

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138. Система топливная (А121.31.00.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
34
35
35
36
37
38
38
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А121.31.02.000 | Бак топливный | |
| 2 | ДЗ-98А.31.00.193 | Ручка краника | |
| 3 | Д144.33.042 | Штуцер | |
| 4 | Д144.33.045 | Набивка | |
| 5 | Д144.33.040 | Штуцер | |
| 6 | Д144.33.043 | Прокладка | |
| 7 | Д144.33.044 | Прокладка | |
| 8 | Шплинт 2х20.019 | Шплинт 2х20.019 | |
| 9 | Д144.33.041 | Упор | |
| 10 | Шарик 18-60±100 | Шарик 18-60±100 | |
| 11 | ДЗ-98А.31.00.209 | Штуцер | |
| 12 | Д144.33.025 | Шайба специальная | |
| 13 | Шарик 16-60 ±100 | Шарик 16-60 ±100 | |
| 14 | А121.31.02.010 | Бак топливный | |
| 15 | ДЗ-98.38.00.050 | Сетка | |
| 16 | Д395.0313.122 | Прокладка | |
| 17 | ТО-40.31.00.033 | Прокладка | |
| 18 | Д395.0313.985 | Пробка | |
| 19 | ДЗ-98Б.31.00.237 | Кольцо | |
| 20 | Проволока 3,0-O-С | Проволока 3,0-O-С | |
| 21 | Цепь сварная 081-20,1 | Цепь сварная 081-20,1 | |
| 22 | А121.31.02.040 | Линейка топливомерная | |
| 23 | Болт М16-6gх50.58.019 (S24) | Болт М16-6gх50.58.019 (S24) | |
| 24 | Шайба С16.02.019 | Шайба С16.02.019 | |
| 25 | А121.31.00.002 | Прокладка | |
| 26 | Шайба 16.65Г.019 | Шайба 16.65Г.019 | |
| 27 | Гайка М16-6Н.5.019 (S24) | Гайка М16-6Н.5.019 (S24) | |
| 28 | Хомут винтовой Н-6 | Хомут винтовой Н-6 | |
| 29 | А121.31.00.010 | Трубка | |
| 30 | А121.31.00.001-03 | Рукав | |
| 31 | Болт М12-6gх30.58.019 (S18) | Болт М12-6gх30.58.019 (S18) | |
| 32 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 33 | Гайка М12-6Н.5.019 (S18) | Гайка М12-6Н.5.019 (S18) | |
| 34 | ДЗ-98В9.38.00.010 | Трубка | |
| 35 | Д395.0303.909 | Трубка в сборе | |
| 36 | А121.31.00.001 | Рукав | |
| 37 | Д394-0402.058 | Ниппель | |
| 38 | Болт М10-6gх25.58.019 (S16) | Болт М10-6gх25.58.019 (S16) | |
| 39 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 40 | 067.36.11.561 | Хомут | |
| 41 | ДЗ-98В9.31.00.008 | Прокладка | |
| 42 | Гайка М8-6H.5.019 (S13) | Гайка М8-6H.5.019 (S13) | |
| 43 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 44 | A121.31.00.001-01 | Рукав | |
| 45 | Фильтр ГО 204А-1105510-Б | Фильтр ГО 204А-1105510-Б | |
| 46 | Болт М8-6gх30.58.019 (S13) | Болт М8-6gх30.58.019 (S13) | |
| 47 | ДЗ-98В9.31.00.040 | Трубка слива | |
| 48 | А121.31.00.001-02 | Рукав | |
| 49 | 2201С-28-Б | Краник проходной | |
| 50 | А120.31.00.009 | Штуцер | |
| 51 | Д395А.0402.272 | Штуцер | |
| 52 | ДЗ-98.33.00.160 | Трубка подачи топлива | |
| 53 | ДЗ-98В.31.00.200 | Бачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
