Каталог запасных частей к технике: ЧСДМ Погрузчик В-138. Рычаги (А120.10.07.110
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
TL-150 (2016)
TL-155 (2018)
TL-155 (2022)
А-120 (2003)
В-140 (2010)
В-160 (2010)
ДЗ-98В (2003)
ДЗ-98В (2015)
ДЗ-98В (2022)
ДЗ-98В.1 (2010)
ДЗ-98В.1 (дополнение) (2010)
Погрузчик В-138 (2009)
Схема
>
Не выбрано
Погрузчик В138 и его комплектации
Кабина (В138С.51.00.000-03)
Кабина (В138С.51.00.000-03)
Кабина (В138С.51.00.000-03)
Установка крышки люка (В138С.51.00.010)
Дверь (ТО-40.51.12.000)
Дверь (ТО-40.51.12.000-01)
Капот (А121.52.00.000-01)
Установка крыльев (В138.53.00.000)
Установка силовая (В138.11.00.000)
Редуктор (A121.11.01.000-01)
Система смазки (А121.38.00.000)
Система топливная (А121.31.00.000)
Система всасывания и выхлопа (А121.32.00.000)
Система охлаждения и разогрева двигателя (А121.33.00.000)
Блок радиаторов (А121.33.03.000)
Подвеска заднего моста (В138.03.00.000)
Установка переднего моста (В138.04.00.000)
Рама (В138.21.00.000-02)
Рама (В138.21.00.000-02)
Рама (В138.21.00.000-02)
Рама (В138.21.00.000-02)
Колесо (В138.24.00.000)
Передача карданная (В138.16.00.000)
Опора промежуточная (В138.16.00.010)
Установка ГМП (В138.10.00.000)
Блок управления (В138.10.12.000)
Тормоз стояночный (А120.10.07.000-01)
Рычаги (А120.10.07.110
Гидросистема гидромеханической передачи (В138.12.00.000)
Площадка оператора (В138.13.00.000)
Управление ГМП (В138.13.02.000)
Управление колесными тормозами (В138С.13.03.000)
Управление стояночным тормозом (В138.13.04.000)
Управление всережимным регулятором (В138.13.05.000)
Колонка рулевая (В138С.13.06.000)
Пульт управления (В138.13.09.000)
Блок управления (А121.13.09.030)
Управление рулевое (В138С.14.00.000-01)
Тройник (В138С.14.00.120)
Гидроцилиндр (В138.43.02.000)
Гидроцилиндр (В138.43.02.000-01)
Система привода тормозов (В138.42.00.000)
Система привода тормозов (В138.42.00.000)
Система привода тормозов (В138.42.00.000)
Пневмораспределитель (ДЗ-98В.42.00.010)
Гидрооборудование погрузчика (В138.43.00.000-02)
Гидрооборудование погрузчика (В138.43.00.000-02)
Гидрооборудование погрузчика (В138.43.00.000-02)
Гидрооборудование погрузчика (В138.43.00.000-02)
Гидрооборудование погрузчика (В138.43.00.000-02)
Гидрооборудование погрузчика (В138.43.00.000-02)
Гидроцилиндр (В138.43.01.000)
Гидроцилиндр (В138.43.03.000)
Гидроцилиндр (В138.43.03.000-01)
Бак масляный (В138.43.15.100-01)
Клапан заборный (В138.43.15.150)
Гидрооборудование челюстного захвата (В138.44.00.000)
Оборудование погрузочное (В138.25.00.000)
Ковш двухчелюстной (В138.82.00.000)
Ковш двухчелюстной (В138.82.00.000)
Гидроцилиндр (В138.82.07.000)
Захват челюстной (В138.83.00.000)
Захват челюстной (В138.84.00.000)

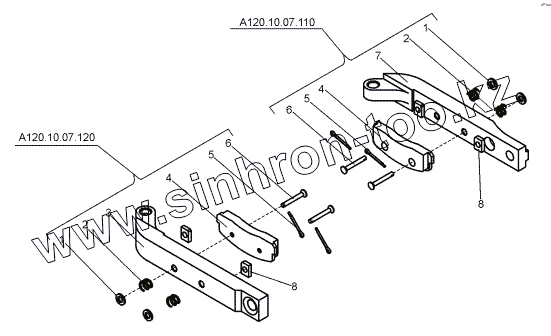

А120.10.07.120
А120.10.07.110
1
1
2
2
3
4
4
5
5
6
6
7
8
8
Позиция на иллюстрации
Заводской номер детали
Название детали
А120.10.07.120
А120.10.07.120
Рычаг
А120.10.07.110
А120.10.07.110
Рычаг
1
Шайба С6.02.019
Шайба С6.02.019
2
А120.10.07.114
Пружина
3
А120.10.07.121
Щека
4
А120.10.07.112
Колодка
5
Шплинт 2,5х20.019
Шплинт 2,5х20.019
6
А120.10.07.113
Палец
7
А120.10.07.111
Щека
8
А120.10.07.115
Упор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
