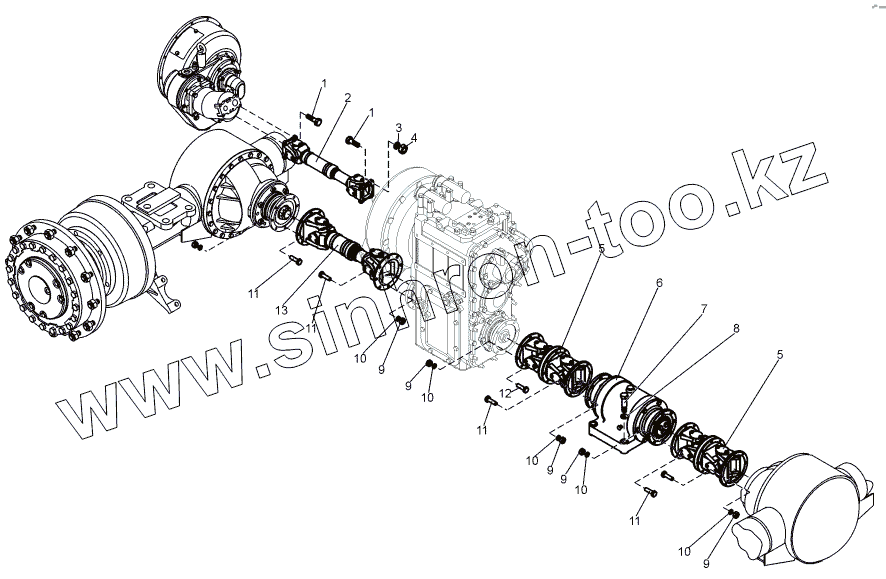

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138. Передача карданная (В138.16.00.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
6
7
8
9
9
9
9
9
10
10
10
10
10
11
11
11
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 А120.16.00.015 Болт карданный
2 4016-2201011 Вал карданный 4016-2201011
3 Шайба 14.65Г.019 Шайба 14.65Г.019
4 067.13.11.014 Гайка
5 7806-2202010 Шарнир карданный 7806-2202010
6 В138.16.00.010 Опора промежуточная
7 ТО-40.16.00.004 Болт
8 Шайба 22.65Г.019 Шайба 22.65Г.019
9 Д395.0116.017 Гайка
10 Шайба 10.65Г.019 Шайба 10.65Г.019
11 А120.16.00.004-01 Болт карданный
12 А120.16.00.004 Болт карданный
13 375-2202010-01 Вал карданный 375-2202010-01
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
