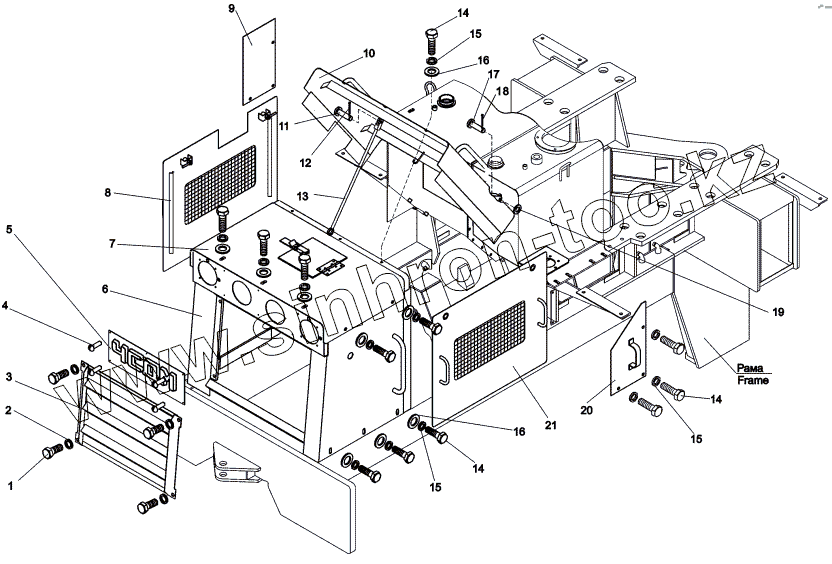

Каталог запасных частей к технике: ЧСДМ Погрузчик В-138. Капот (А121.52.00.000-01)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М16-6gх30.58.019 (S24) | Болт М16-6gх30.58.019 (S24) | |
| 2 | Шайба 16.65Г.019 | Шайба 16.65Г.019 | |
| 3 | А121.52.00.310 | Решетка | |
| 4 | ДЗ-98.50.05.126 | Винт самонарезающий | |
| 5 | А121.52.00.085 | Табличка | |
| 6 | А121.52.00.300 | Лобовина | |
| 7 | А121.52.00.060 | Крыша | |
| 8 | А121.52.00.330 | Штора левая | |
| 9 | А121.52.00.170 | Щиток левый | |
| 10 | А121.52.00.080 | Крыша | |
| 11 | 067.43.11.084 | Ось | |
| 12 | Шплинт 3,2х20.019 | Шплинт 3,2х20.019 | |
| 13 | А121.52.00.280 | Опора | |
| 14 | Болт М10-6gх30.58.019 (S16) | Болт М10-6gх30.58.019 (S16) | |
| 15 | Шайба 10.65Г.019 | Шайба 10.65Г.019 | |
| 16 | Д395В.52.00.013 | Шайба специальная | |
| 17 | А120.10.07.009 | Палец | |
| 18 | Шплинт 4х36.019 | Шплинт 4х36.019 | |
| 19 | Шайба С16.02.019 | Шайба С16.02.019 | |
| 20 | А121.52.00.160 | Щиток правый | |
| 21 | А121.52.00.320 | Штора правая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
