Рама (ДЗ-98М1.21.00.000);Frame
Установка аккумуляторного ящика (ДЗ-98М1.21.41.100);Installing the battery box
Подвеска задних колес (ДЗ-98М.02.00.000);Rear wheel suspension
Балансир в сборе (ДЗ-98М.02.01.000);Equalizer assembly
Балансир в сборе (ДЗ-98М.02.02.000);Equalizer assembly
Колесо (ДЗ-98В1.24.01.000);Wheel
Колесо (ДЗ-98М.24.00.000);Wheel
Механизм управления муфтой сцепления (ДЗ-98В.13.01.000);Clutch control mechanism
Управление коробкой перемены передач (ДЗ-98В.13.02.000);Gearbox control
Управление колесными тормозами (ДЗ-98В1.13.03.000-03);Wheel brakеs control
Управление стояночным тормозом (ДЗ-98М2.13.04.100);Parking brake control
Система управления регулятором (ДЗ-98М2.13.05.000);Fully-variable regulator control system
Управление рулевое (ДЗ-98М.14.00.000);Steering
Тяга поперечная (Д395Б-43-010);Steering tie-rod
Управление рулевое (ДЗ-98М.14.10.000);Steering
Колонка рулевая (ДЗ-98М2.13.06.000);Steering сolumn
Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
Электрооборудование кабины (ДЗ-98М2.41.01.000-03);Cab electric equipment
Электрооборудование каркаса кабины (ДЗ-98М2.41.02.000-03);Electric equipment of a framework of a cabin
Система пневматическая (ДЗ-98М2.42.10.000);Pneumatic system
Установка компрессора (ДЗ-98В4.42.10.000);Сompressor installation
Регулятор давления (ДЗ-98М2.42.10.010);Pressure regulator
Противозамерзатель (ДЗ-98М2.42.10.020);Antifreeze
Клапан двойной защитный (ДЗ-98М2.42.10.030);Antifreeze
Тормоз аварийный (ДЗ-98М2.42.10.040);Emergency brake
Пневмораспределитель (ДЗ-98В.42.00.500);Air distributor
Кнопка пневмозащелки (ДЗ-98М2.42.10.050);Pneumatic defence button
Клапан двухмагистральный (ДЗ-98М2.42.10.060);Two-way valve
Кран тормозной (ДЗ-98М2.42.10.070);Brake valve
Пневморазводка мостов (ДЗ-98М2.42.10.080);Pneumatic bridge
Клапан двухмагистральный (ДЗ-98М2.42.10.090);Two-way valve
Гидросистема автогрейдера (ДЗ-98М1.43.00.000);Motor grader hydraulic system
Гидросистема автогрейдера (ДЗ-98М1.43.00.000);Motor grader hydraulic system
Гидросистема автогрейдера (ДЗ-98М1.43.10.000);Motor grader hydraulic system
Установка гидрозамка (ДЗ-98В.43.05.000);Hydraulic lock installation
Установка гидрозамка (ДЗ-98В.43.05.000-01);Hydraulic lock installation
Установка гидрораспределителей (ДЗ-98М1.43.13.300);Hydraulic distributor installation
Гидросистема отвала (ДЗ-98В.43.18.000);Mouldboard hydraulic system
Блок клапанов (ДЗ-98Д.43.02.900);Valve block
Гидросистема рыхлителя (ДЗ-98М1.44.00.000);Hydraulic system
Гидросистема навесного оборудования (ДЗ-98М2.45.00.000);Hydraulic system of attachments
Гидросистема гидрораспределителя (ДЗ-98М1.46.10.000);Hydraulic system hydraulic distributor
Подвеска тяговой рамы (ДЗ-98.30.00.000);Traction frame suspension
Рычаг (ДЗ-98.30.00.010);Lever
Рычаг (ДЗ-98.30.00.020);Lever
Рама тяговая с отвалом (ДЗ-98.34.00.000-01);Traction frame with mouldboard
Отвал (ДЗ-98В.34.00.400);Mouldboard
Редуктор поворота отвала (ДЗ-98.29.00.000);Mouldboard slewing reduction gear
Рама тяговая с отвалом (ДЗ-98Д.34.00.000);Traction frame with mouldboard
Отвал (ДЗ-98Д.34.09.000);Mouldboard
Оборудование бульдозерное (ДЗ-98В1.2.25.02.000);Bulldozing equipment
Отвал (ДЗ-140А.25.12.140);Mouldboard
Оборудование рыхлительное (ДЗ-98В1.3.25.03.000-01);Ripping equipment
Рыхлитель (ДЗ-98В1.3.25.03.010-01);Ripper
Зуб (ДЗ-98В1.3.25.03.120) или (ДЗ-140А.25.11.020);Тooth (ДЗ-98В1.3.25.03.120) or (ДЗ-140А.25.11.020)
Оборудование путепрокладочное (ДЗ-98В1.5.28.00.000);Tracklaying equipment
Отвал (ДЗ-98В1.5.28.01.000);Mouldboard
Боковой отвал (ДЗ-98БО.26.00.000-01);Side mould board
Отвал (ДЗ-98БО.26.40.000);Mouldboard
Рычаг телескопический (ДЗ-98БО.26.60.000);Telescopic lever
Гидросистема бокового отвала (ДЗ-98Б0.43.10.000);Side mouldboard hydraulic system
Блок предохранителей (ДЗ-98БО.43.00.070);Safety device block
Установка гидрораспределителя (ДЗ-98М1.43.13.300-4);Hydraulic distributor installation
Оборудование рыхлительное (ДЗ-98М 1.18.00.000);Ripping equipment
Рама (ДЗ-98М1.18.00.010);Frame
Зуб (ДЗ-98М1.18.00.030);Тooth
Кабина (КА-51.00.00.000);Cab
Установка стекл (КА-51.01.00.000, КА-51.01.00.000-01, КА-51.01.00.000-02);Installing glass
Дверь (КА.51.11.00.000);Door
Дверь (КА.51.11.00.000-01);Door
Площадка оператора (ДЗ-98М2.13.40.000-01);Operator platform
Площадка оператора (ДЗ-98М2.13.40.000-01, ДЗ-98М2.13.40.000-02, ДЗ-98М2.13.40.000-03, ДЗ-98М2.13.40.000-04);Operator platform
Капот (ДЗ-98М.52.07.000);Hood
Установка замка (ДЗ-98М.52.07.080);Lock installation
Установка крыльев (ДЗ-98М.53.00.000);Fender installation
Установка ROPS-FOPS (ДЗ-98М1.55.02.000);ROPS-FOPS installation
Информационный лист Ч(ДЗ-98B)07-22
Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20

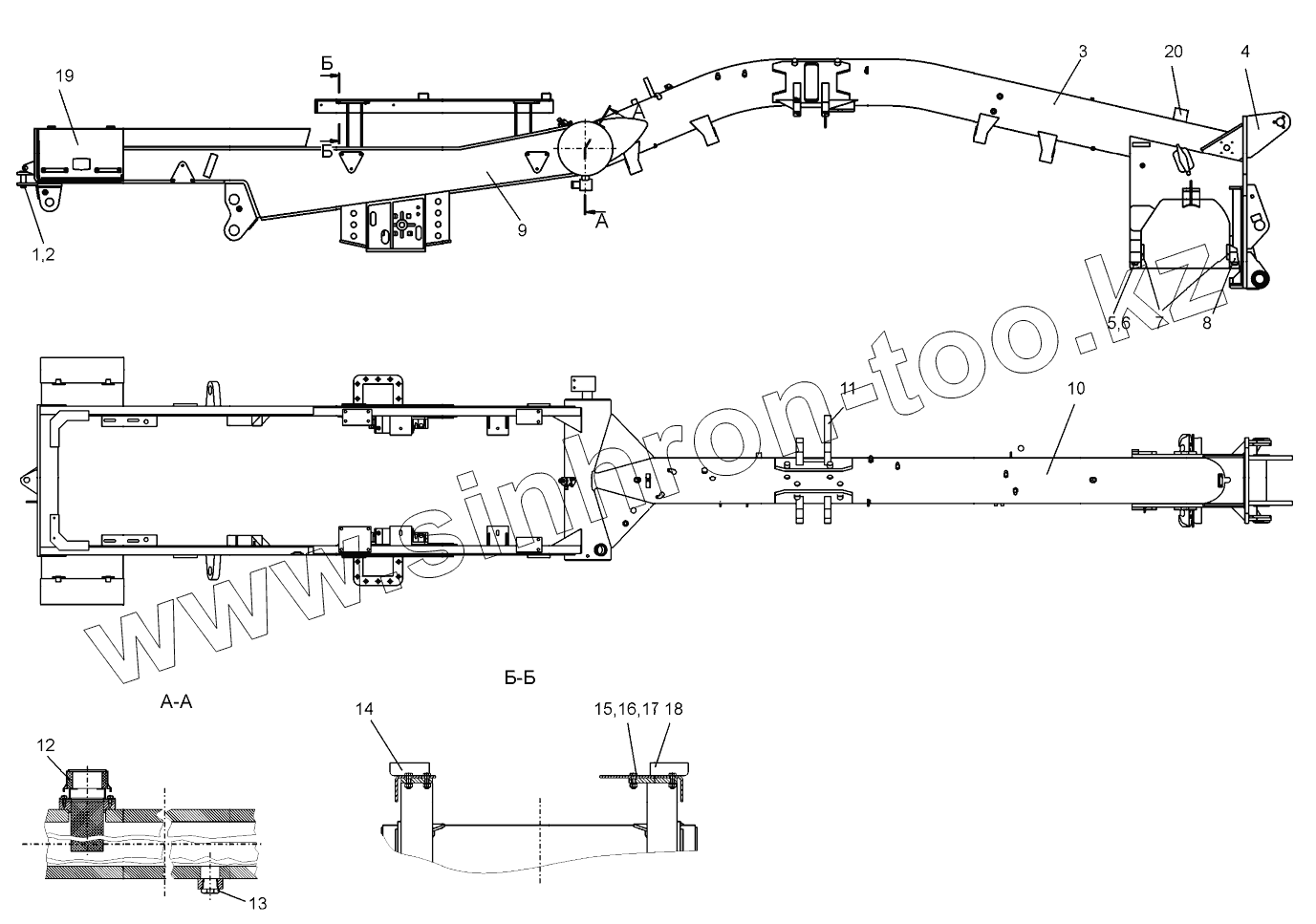

Позиция на иллюстрации
Заводской номер детали
Название детали
1
A120.34.00.036-01
Палец
2
БолтМ24-6gx75.58.019(S36)
Болт
3
ДЗ-98М1.21.01.000
Рама
4
ДЗ-98М1.21.01.300
Головка рамы
5
БолтМ24-6gx75.58.019(S36)
Болт
6
Шайба24.65Г.019
Шайба 24.65Г.019
7
ПА-010.02.00.001-01
Втулка
8
ДЗ-98Б.21.00.052
Крышка
9
ДЗ-98М1.21.02.000
Рама задняя
10
ДЗ-98М1.21.01.100
Труба основная
11
ДЗ-98В.21.03.050
Кронштейн
12
SMBB-80-S-L-00-05-B-S200-O
Горловина заливная
12
ТА80В10F102
Горловина заливная
13
067.44.12.021
Пробка
14
ДЗ-98М1.21.00.020
Прогон левый
15
БолтМ16-6gx50.58.019(S24)
Болт
16
ГайкаМ16-6Н.5.019(S24)
Гайка М16-6Н.5.019(S24)
17
Шайба16.65Г.019
Шайба 16.65Г.019
18
ДЗ-98М1.21.00.030
Прогон правый
19
ДЗ-98М1.21.41.100
Установка аккумуляторного ящика
20
ДЗ-98А.43.22.002-01
Планка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
