Каталог запасных частей к технике: ЧСДМ ДЗ-98В. Вал ведущий

Тип техники

Марка

Модель

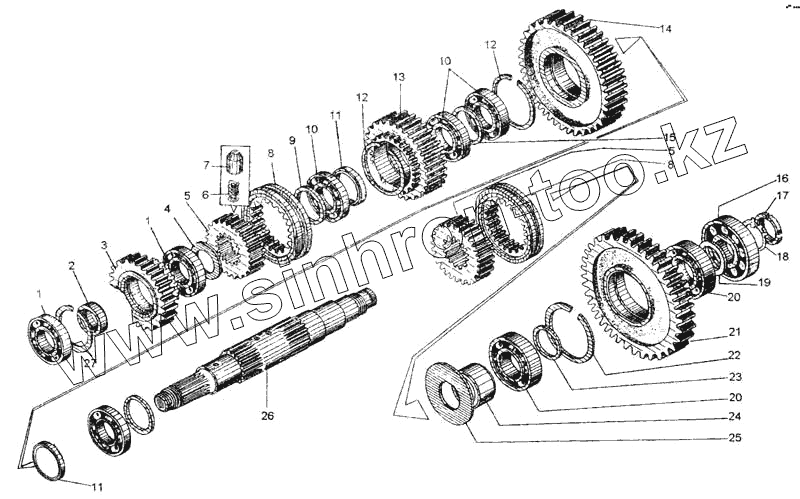

Схема

1

1

2

3

4

5

5

6

7

8

8

9

10

10

11

11

12

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	212 8338		Подшипник
2	Д395Б.04.016		Втулка
3	Д395Б.04.007		Шестерня первой передачи
4	Д395Б.04.018		Шайба
5	Д385Б.04.013-1		Муфта
6	ДЗ-98.10.04.062		Пружина
7	Д395Б.04.014		Фиксатор
8	Д395В.10.04.033		Муфта
9	Д395Б.04.019		Кольцо
10	6-115 8338		Подшипник
11	Д395Б.04.021		Кольцо
12	Д395Б.04.023		Кольцо ВК-115
13	Д395Б.04.008		Шестерня второй передачи
14	ДЗ-98.10.04.166		Шестерня третьей передачи
15	Д395Б.04.029		Кольцо
16	2411 8328		Подшипник
17	Д323.02.093		Гайка круглая
18	Д323.02.063		Шайба стопорная
19	Д395Б.04.028		Кольцо
20	312 8338		Подшипник
21	Д395Б.04.011		Шестерня реверся
22	Д395Б.04.027		Кольцо ВК-130
23	Д395Б.04.026		Кольцо
24	Д395Б.04.025		Втулка
25	Д395Б04.024		Шайба
26	ДЗ-98А.10.04.188		Вал ведущий
27	1В110 13941		Кольцо
