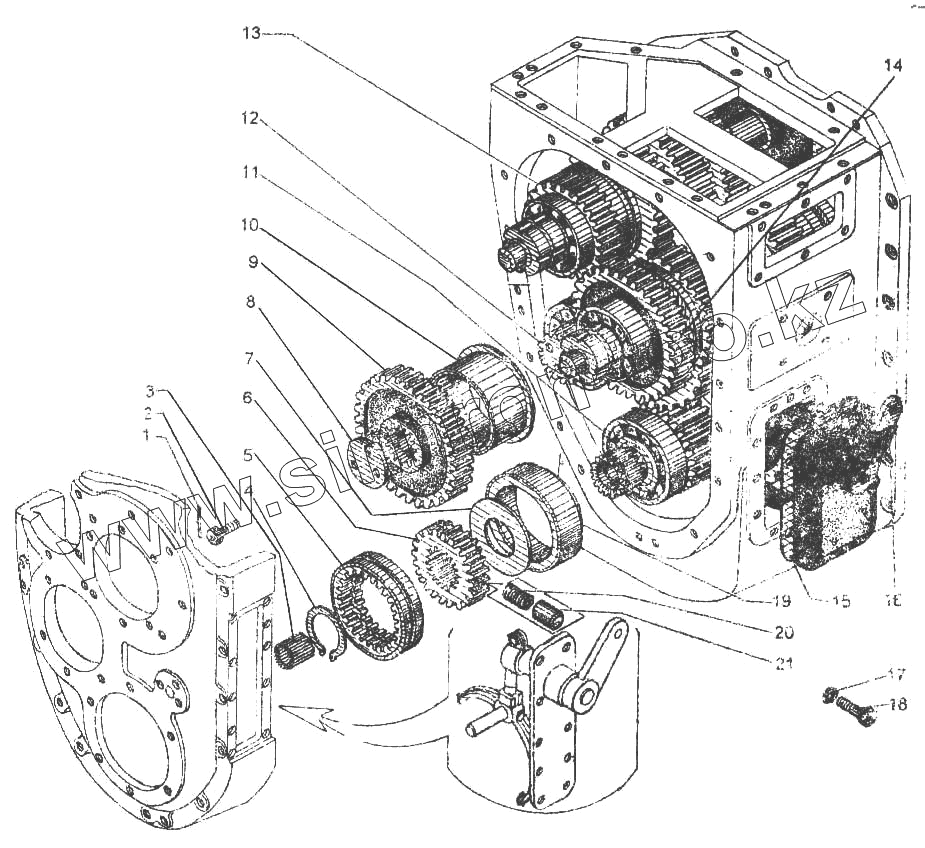

Каталог запасных частей к технике: ЧСДМ ДЗ-98В. Коробка передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 1,6 3282 Проволока I=180мм
2 ДЗ-98.10.04.165 Болт
3 30х42х44 64706 Подшипник игольчатый
4 1В75 13940 Кольцо
5 Д395В. 10.04.033 Муфта
6 Д395Б.04.013-1 Муфта
7 Д395Б.04.142 Кольцо
8 ДЗ-98.10.04.123 Шайба
9 Д395Б.04.135 Шестерня
10 Д395Б.04.109 Стакан
11 Д395Б.04.050 Вал мультипликатора
12 Д395Б.04.040 Вал промежуточный
13 Д395Б.04.030 Вал реверса
14 ДЗ-98А.10.04.540 Вал ведущий
15 Д395Б.04.161 Прокладка
16 Д395Б.04.100 Механизм переключения мультипликатора
17 12.65Г.069 6402 Шайба
18 М12-6gх35.58.019 7796 Болт
19 Д395Б.04.131 Стакан
20 ДЗ-98.10.04.062 Пружина
21 Д395Б.04.014 Фиксатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
