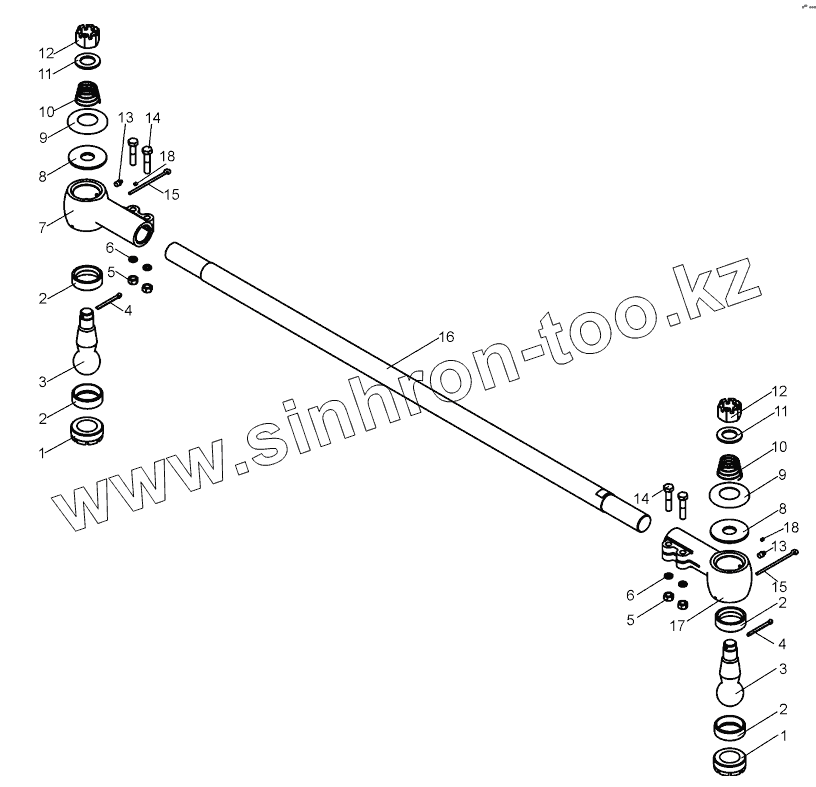

Каталог запасных частей к технике: ЧСДМ ДЗ-98В. Тяга поперечная (Д395Б-43-010)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали
1 Д395Б-43-223 Гайка
2 Д395Б-43-224 Сухарь
3 Д395Б-43-229-1 Шаровой палец
4 Шплинт6,3х63.019 Шплинт
5 ГайкаМ12-6Н.5.019 Гайка М12-6Н.5.019
6 Шайба12.65Г.069 Шайба 12.65Г.069
7 Д395Б-43-231 Наконечник
8 Д395Б-43-222 Кольцо уплотнительное
9 Д395Б-43-226 Корпус
10 Д395Б-43-228 Пружина
11 ШайбаС30.02.019 Шайба С30.02.019
12 ГайкаМ30х2-6Н.5.019 Гайка М30х2-6Н.5.019
13 Маслёнка1.3.01 Маслёнка 1.3.01
14 БолтМ12-8gх55.58.019 Болт
15 Д395Б-43-227 Шплинт
16 Д395Б-43-233 Тяга поперечная
17 Д395Б-43-234 Наконечник
18 24-2904142 Колпачок пресс-масленки
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
