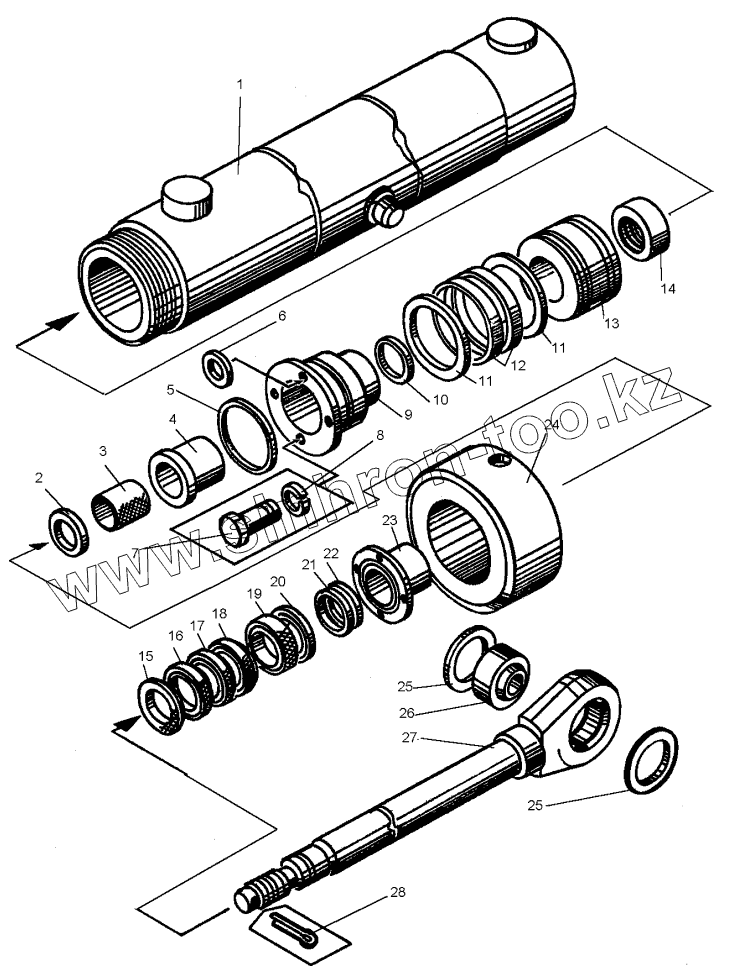

Каталог запасных частей к технике: ЧСДМ ДЗ-98В.1. Гидроцилиндр (ДЗ-172.06.480-01)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ДЗ-172.06.390-01		Цилиндр
2	067.14.12.186		Кольцо
3	ДЗ-98Б.29.00.041-08		Втулка
4	Д498-06-212		Втулка
5	118-125-45-2-218829/9833		Кольцо
6	Д498-06-198		Прокладка
7	067.11.11.063		Болт
8	12.65Г.0696402		Шайба
9	ДЗ-172.06.350		Крышка
9	ДЗ-172.06.052		Крышка
10	045-050-030-2-218829/9833		Кольцо
11	125х105-514896		Манжета
12	ДЗ-172.06.047		Кольцо
13	ДЗ-172.06.042		Поршень
14	067.13.12.093		Гайка
15	КО60х80-222704		Кольцо опорное
16	ДЗ-98Б.14.00.096		Кольцо опорное
17	60х80-222704		Манжета
18	КН60х80-222704		Кольцо нажимное
19	ДЗ-98Б.14.00.097		Кольцо нажимное
20	Д498-06-194		Шайба
21	Д498-06-197		Чистик
22	Д498-06-196		Чистик
23	ДЗ-172.06.051		Скребок
24	ДЗ-172.06.043		Гайка
25	С7513941		Кольцо
26	ШС503635		Подшипник
27	ДЗ-172.06.360-01		Шток
28	8х80.019397		Шплинт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
