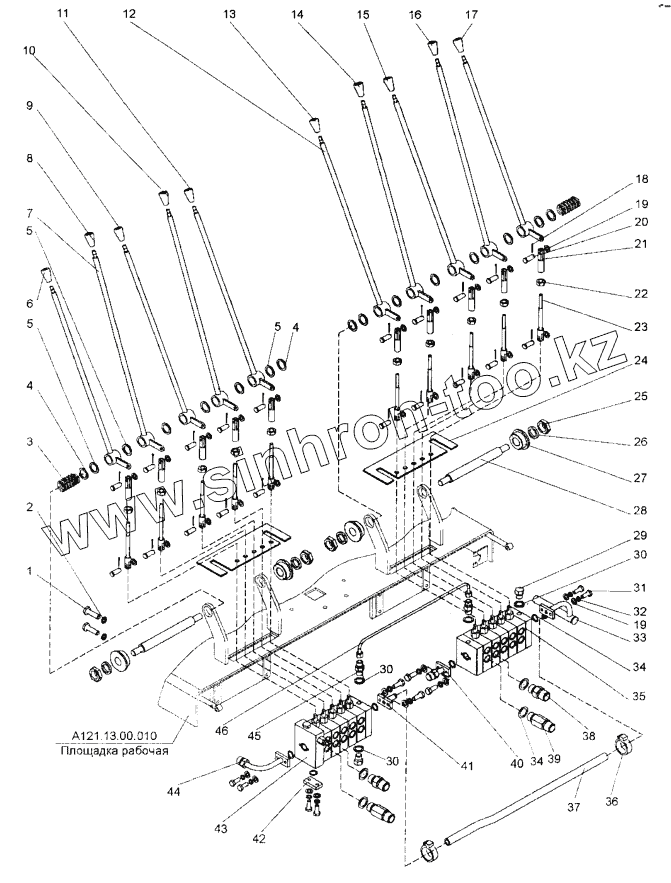

Каталог запасных частей к технике: ЧСДМ А-120. Установка гидрораспределителей (А121.13.07.000)
А121.13.07.000
А121.13.00.010
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А121.13.07.000 | А121.13.07.000 | Установка гидрораспределителей | |
| А121.13.00.010 | А121.13.00.010 | Площадка рабочая | |
| 1 | [Болт М10-6gх30.88.019.35Х (S16) ГОСТ 7798-70] | Болт М10-6gх30.88.019.35Х (S16) ГОСТ 7798-70 | |
| 2 | [Шайба 10.65Г.019 ГОСТ 6402-70] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 3 | 067.51.00.241 | Пружина | |
| 4 | 067.14.11.053 | Шайба | |
| 5 | ДЗ-140А.50.00.003 | Кольцо | |
| 6 | ДЗ-140А.50.09.000-04 | Ручка | |
| 7 | А121.13.07.030 | Рычаг | |
| 8 | ДЗ-140А.50.09.000-03 | Ручка | |
| 9 | ДЗ-140А.50.09.000-08 | Ручка | |
| 10 | ДЗ-140А.50.09.000-09 | Ручка | |
| 11 | ДЗ-140А.50.09.000-07 | Ручка | |
| 12 | А121.13.07.020 | Рычаг | |
| 13 | ДЗ-140А.50.09.000-05 | Ручка | |
| 14 | ДЗ-140А.50.09.000-02 | Ручка | |
| 15 | ДЗ-140А.50.09.000 | Ручка | |
| 16 | ДЗ-140А.50.09.000-01 | Ручка | |
| 17 | ДЗ-140А.50.09.000-06 | Ручка | |
| 18 | [Шплинт 2,5x32.019 ГОСТ 397-79] | Шплинт 2,5x32.019 ГОСТ 397-79 | |
| 19 | [Шайба С8.02.019 ГОСТ 11371-78] | Шайба С8.02.019 ГОСТ 11371-78 | |
| 20 | 067.43.11.037 | Ось | |
| 21 | А121.13.07.006 | Вилка | |
| 22 | [Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70] | Гайка М10-6Н.5.019 (S16) ГОСТ 5915-70 | |
| 23 | А121.13.07.010 | Тяга | |
| 24 | А121.13.07.022 | Пластина | |
| 25 | [Гайка М20х1,5-6Н.5.019 (S30) ГОСТ 5916-73] | Гайка М20х1,5-6Н.5.019 (S30) ГОСТ 5916-73 | |
| 26 | [Шайба 20.65Г.019 ГОСТ 6402-70] | Шайба 20.65Г.019 ГОСТ 6402-70 | |
| 27 | А121.13.07.002 | Втулка | |
| 28 | А121.13.07.001 | Ось | |
| 29 | А121.13.07.028 | Заглушка | |
| 30 | 011-014-19-2-2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 31 | [Болт М8-6gх20.58.019 (S12) ГОСТ 7798-70] | Болт М8-6gх20.58.019 (S12) ГОСТ 7798-70 | |
| 32 | [Шайба 8.65Г.019 ГОСТ 6402-70] | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 33 | А121.13.07.060 | Штуцер | |
| 34 | 017-020-19-2-2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 35 | [Гидрораспределитель РСМ12-10-18x5-01 ТУ2-5023622-10-93] | Гидрораспределитель РСМ12-10-18x5-01 ТУ2-5023622-10-93 | |
| 36 | [Хомут винтовой Н-20] | Хомут винтовой Н-20 | |
| 37 | А121.13.07.003 | Шланг | |
| 38 | 048.05.01.044 | Штуцер | |
| 39 | 048.05.01.044-01 | Штуцер | |
| 40 | А121.13.07.070 | Штуцер | |
| 41 | А121.13.07.080 | Штуцер | |
| 42 | А121.13.07.026 | Планка | |
| 43 | [Гидрораспределитель РСМ12-10-КП-18х5 ТУ2-5023622-10-93] | Гидрораспределитель РСМ12-10-КП-18х5 ТУ2-5023622-10-93 | |
| 44 | А121.13.07.100 | Трубопровод | |
| 45 | 048.05.01.043 | Штуцер | |
| 46 | А121.13.07.050 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
