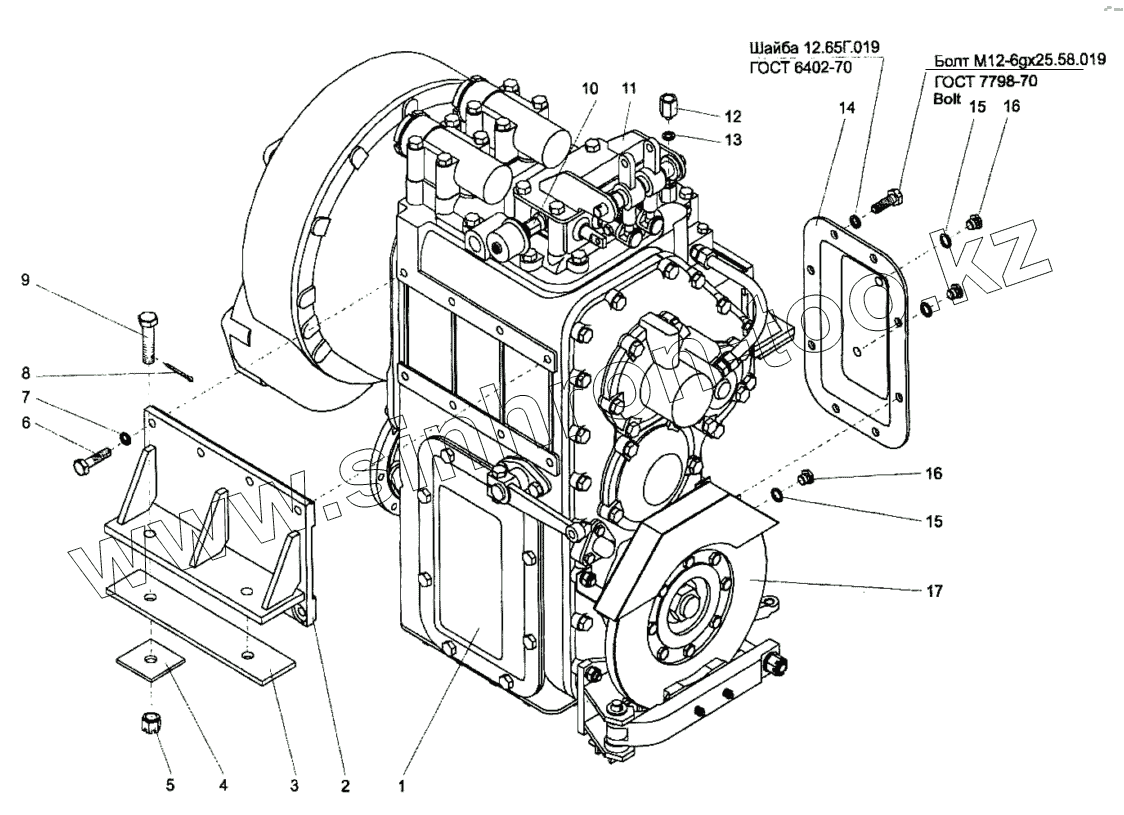

Каталог запасных частей к технике: ЧСДМ А-120. Установка гидромеханической передачи (А120.10.00.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12.65Г.019
А120.10.00.000
М12-6gх25.58.019
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали
12.65Г.019 12.65Г.019 Шайба 12.65Г.019 ГОСТ 6402-70
А120.10.00.000 А120.10.00.000 Установка гидромеханической передачи
М12-6gх25.58.019 М12-6gх25.58.019 Болт М12-6gх25.58.019 ГОСТ 7798-70
1 ГМП13.42.37К-00.000-02 Передача гидромеханическая
2 А120.10.00.040 Опора
3 А120.10.00.017 Прокладка
4 Д395-0101.002 Подкладка
5 [Гайка М16-6Н.6.019 (S24) ГОСТ 5918-73] Гайка М16-6Н.6.019 (S24) ГОСТ 5918-73
6 [Болт М12-6gх35.58.019 (S18) ГОСТ 7798-70] Болт М12-6gх35.58.019 (S18) ГОСТ 7798-70
7 [Шайба 12.65Г.019 ГОСТ 6402-70] Шайба 12.65Г.019 ГОСТ 6402-70
8 [Шплинт 4x36.019 ГОСТ 397-79] Шплинт 4x36.019 ГОСТ 397-79
9 067.11.17.035-01 Болт
10 А120.10.00.016 Штуцер
11 А120.10.12.200 Блок управления
12 А120.10.00.014 Переходник
13 067.34.11.026 Шайба
14 А120.10.00.020 Крышка
15 067.34.11.036 Прокладка
16 067.44.11.024 Заглушка
17 А120.10.07.000 Тормоз стояночный
