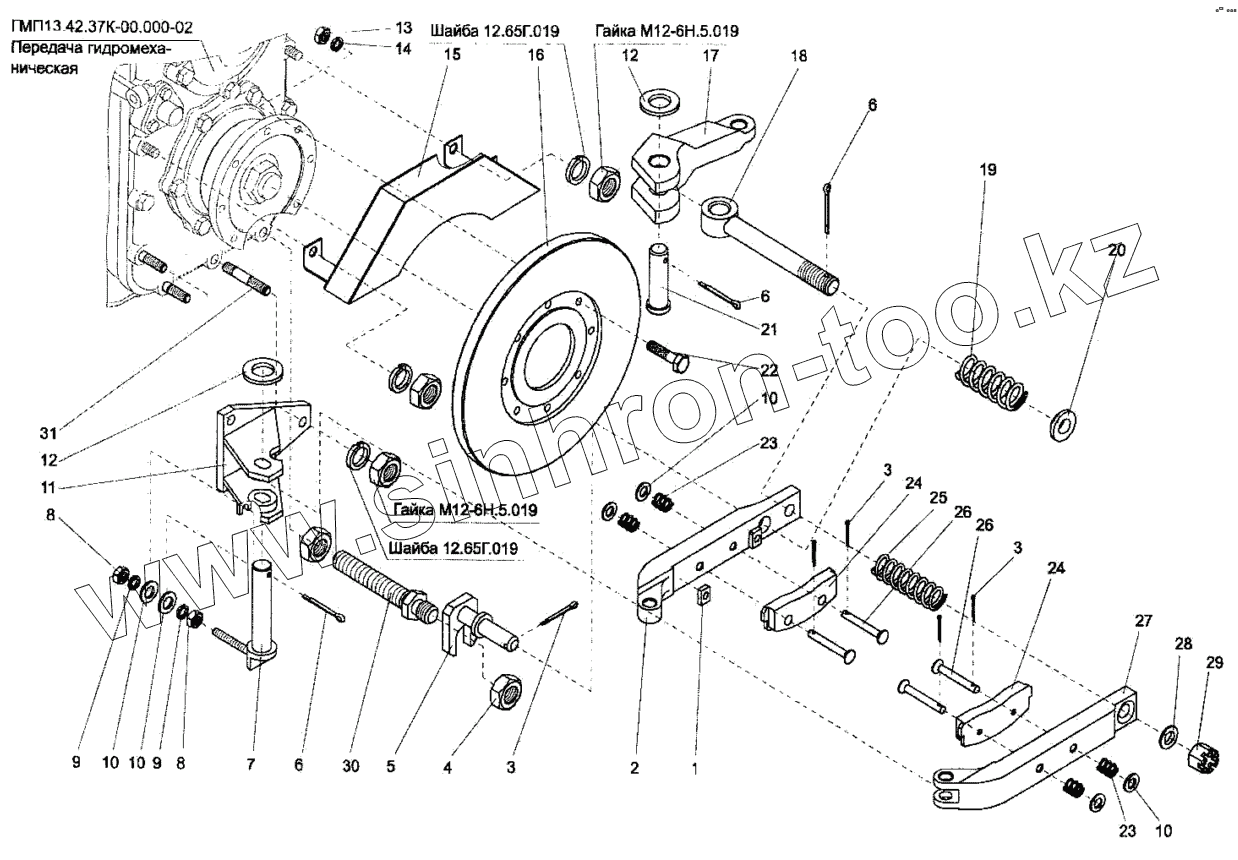

Каталог запасных частей к технике: ЧСДМ А-120. Тормоз стояночный (А120.10.07.000)
12.65Г.019
12.65Г.019
А120.10.07.000
ГМП 13.42.37К-00.000-02
М12-6Н.5.019
М12-6Н.5.019
1
2
3
3
3
4
5
6
6
6
7
8
8
9
9
10
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12.65Г.019 | 12.65Г.019 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 12.65Г.019 | 12.65Г.019 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| А120.10.07.000 | А120.10.07.000 | Тормоз стояночный | |
| ГМП 13.42.37К-00.000-02 | ГМП 13.42.37К-00.000-02 | Передача гидромеханическая | |
| М12-6Н.5.019 | М12-6Н.5.019 | Гайка М12-6Н.5.019 | |
| М12-6Н.5.019 | М12-6Н.5.019 | Гайка М12-6Н.5.019 | |
| 1 | А120.10.07.115 | Упор | |
| 2 | А120.10.07.111 | Щека | |
| 3 | [Шплинт 2,5x20.019 ГОСТ 397-79] | Шплинт 2,5x20.019 ГОСТ 397-79 | |
| 4 | [Гайка М12-6Н.5.019 (S18) ГОСТ 5916-70] | Гайка М12-6Н.5.019 (S18) ГОСТ 5916-70 | |
| 5 | А120.10.07.050 | Ограничитель | |
| 6 | [Шплинт 4x36.019 ГОСТ 397-79] | Шплинт 4x36.019 ГОСТ 397-79 | |
| 7 | А120.10.07.080 | Палец | |
| 8 | [Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70] | Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70 | |
| 9 | [Шайба 6.65Г.019 ГОСТ 6402-70] | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 10 | [Шайба С6.02.019 ГОСТ 11371-78] | Шайба С6.02.019 ГОСТ 11371-78 | |
| 11 | А120.10.07.030 | Кронштейн | |
| 12 | [Шайба С16.02.019 ГОСТ 11371-78] | Шайба С16.02.019 ГОСТ 11371-78 | |
| 13 | Д395-01.16.017 | Гайка | |
| 14 | [Шайба 10.65Г.019 ГОСТ 6402-70] | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 15 | А120.10.07.060 | Кожух | |
| 16 | А120.10.07.008 | Диск тормозной | |
| 17 | А120.10.07.001 | Рычаг | |
| 18 | А120.10.07.002 | Палец | |
| 19 | А120.10.07.005 | Пружина | |
| 20 | А120.10.07.015 | Втулка | |
| 21 | А120.10.07.009 | Палец | |
| 22 | 067.11.11.038 | Болт | |
| 23 | А120.10.07.114 | Пружина | |
| 24 | А120.10.07.112 | Колодка | |
| 25 | А120.10.07.003 | Пружина | |
| 26 | А120.10.07.113 | Палец | |
| 27 | А120.10.07.121 | Щека | |
| 28 | А120.10.07.004 | Шайба | |
| 29 | [Гайка М16-6Н.6.019 (S24) ГОСТ 5918-73] | Гайка М16-6Н.6.019 (S24) ГОСТ 5918-73 | |
| 30 | А120.10.07.006 | Болт | |
| 31 | 067.15.11.128-02 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
