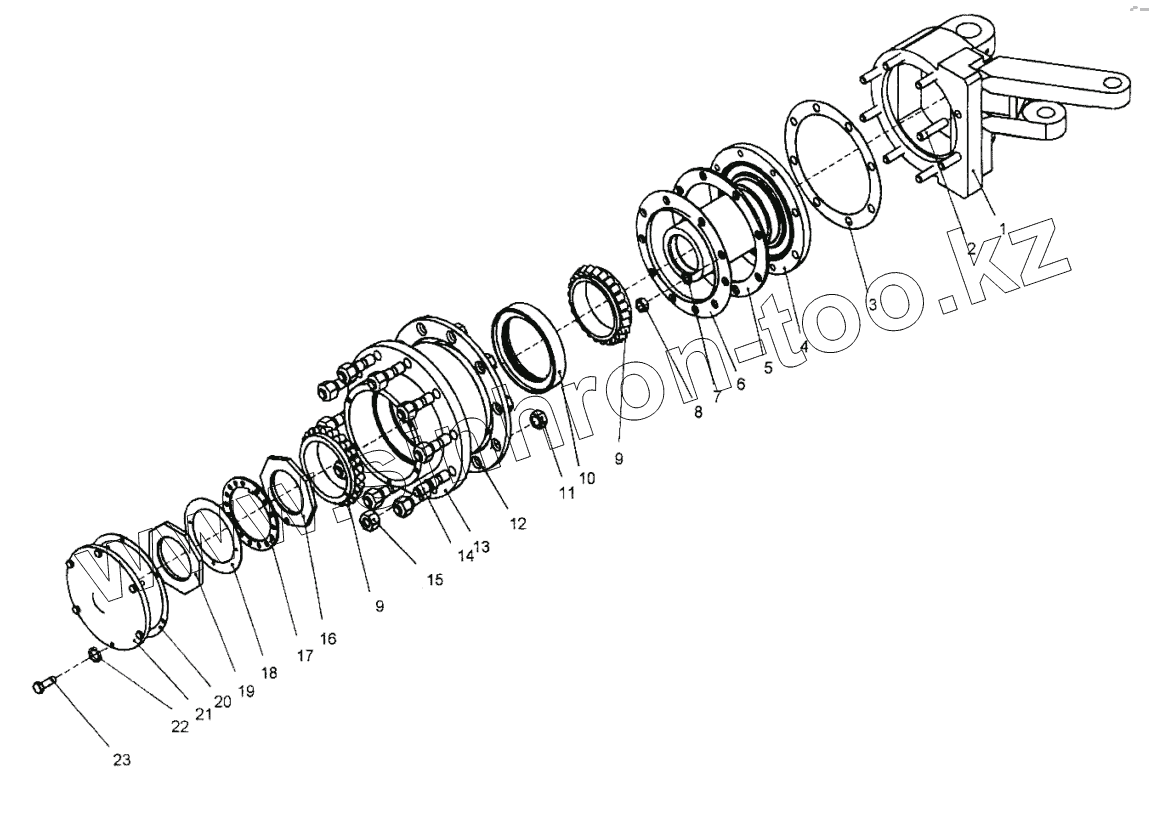

Каталог запасных частей к технике: ЧСДМ А-120. Ступица (А120.61.01.400)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
А120.61.01.400
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
А120.61.01.400 А120.61.01.400 Ступица
1 А120.61.01.410 Корпус левый
2 А120.61.01.023 Шпилька
3 А120.03.01.031 Прокладка
4 43202-2304080 Цапфа поворотная
5 А120.61.01.022 Проставка
6 375-3103037 Обойма пылезащитного сальника
7 [Шайба 16.65Г.019 ГОСТ 6402-70] Шайба 16.65Г.019 ГОСТ 6402-70
8 А120.61.01.025 Гайка
9 2007124М Внутреннее кольцо подшипника ТУ 37.006.162-89
10 375-3103040 Обойма с манжетой
11 4320-3103013 Гайка
12 А120.61.01.024 Проставка
13 4320-3103012 Ступица колеса с кольцами подшипников
14 375-3103009-10 Шпилька колеса
15 375-3101040-Б Гайка колеса
16 4320-3103076 Гайка подшипников колеса
17 375-3103079-01 Шайба замочная
18 375-3103080-Б Шайба стопорная
19 375-3103081-Г Контргайка подшипников
20 375-3103019-Б Прокладка ступицы колеса
21 375Н-3103065-А Крышка ступицы колеса
22 [Шайба 8.65Г.019 ГОСТ 6402-70] Шайба 8.65Г.019 ГОСТ 6402-70
23 [Болт М8-6gх25.58.019 (S13) ГОСТ 7798-70] Болт М8-6gх25.58.019 (S13) ГОСТ 7798-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
