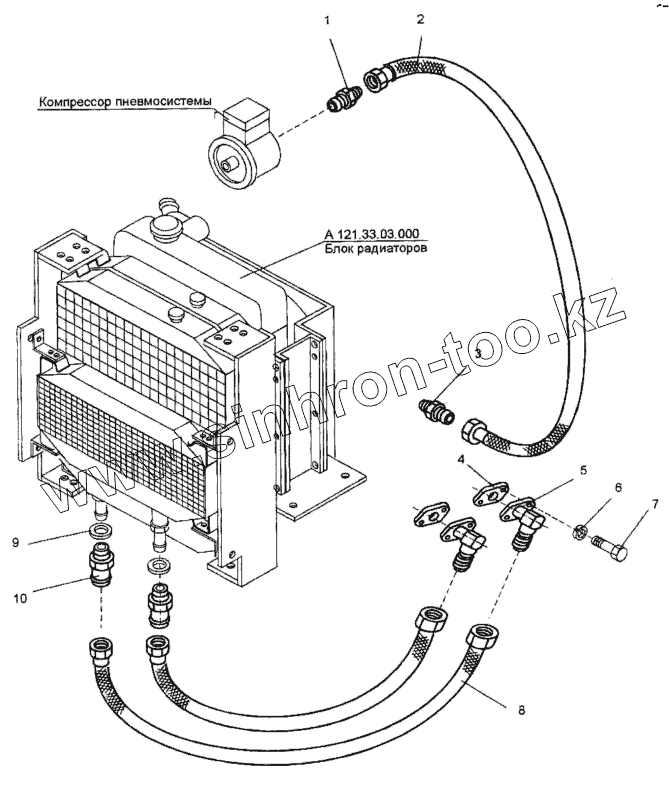

Каталог запасных частей к технике: ЧСДМ А-120. Система смазки (А121.38.00.000)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
А121.33.03.000
[Компрессор пневмосистемы]
А121.38.00.000
1
2
3
4
5
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали
А121.33.03.000 А121.33.03.000 Блок радиаторов
[Компрессор пневмосистемы] [Компрессор пневмосистемы] Компрессор пневмосистемы
А121.38.00.000 А121.38.00.000 Система смазки
1 А121.38.01.005 Штуцер
2 РВД Z 12-25-850 Рукав ТУ 22-4756-80
3 А121.38.01.004 Штуцер
4 А121.38.01.006 Прокладка
5 А121.38.01.010 Штуцер угловой
6 [Шайба 8.65Г.019 ГОСТ 6402-70] Шайба 8.65Г.019 ГОСТ 6402-70
7 [Болт М8-6gх20.58.019 (S13) ГОСТ 7798-70] Болт М8-6gх20.58.019 (S13) ГОСТ 7798-70
8 РВДZ 20-15-1250 Рукав высокого давления ТУ 22-4756-80
9 067.34.11.083 Прокладка
10 048.05.01.035 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
